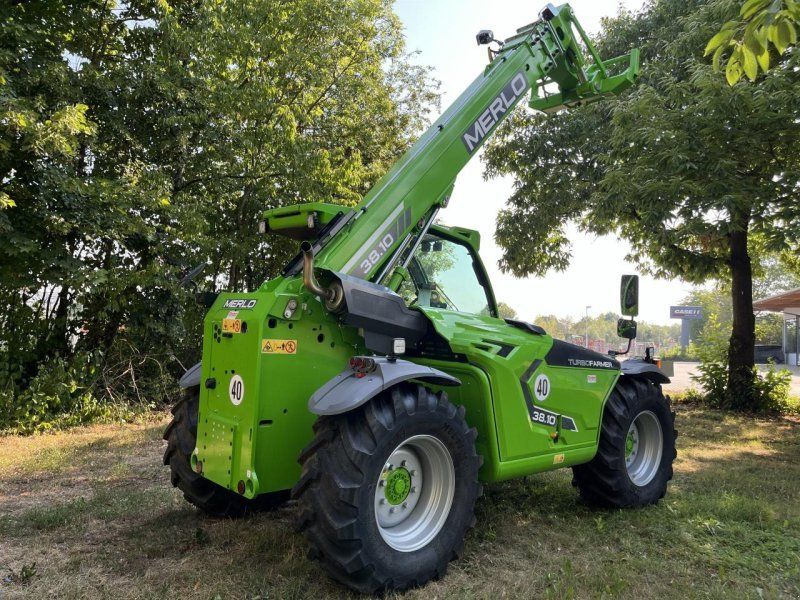

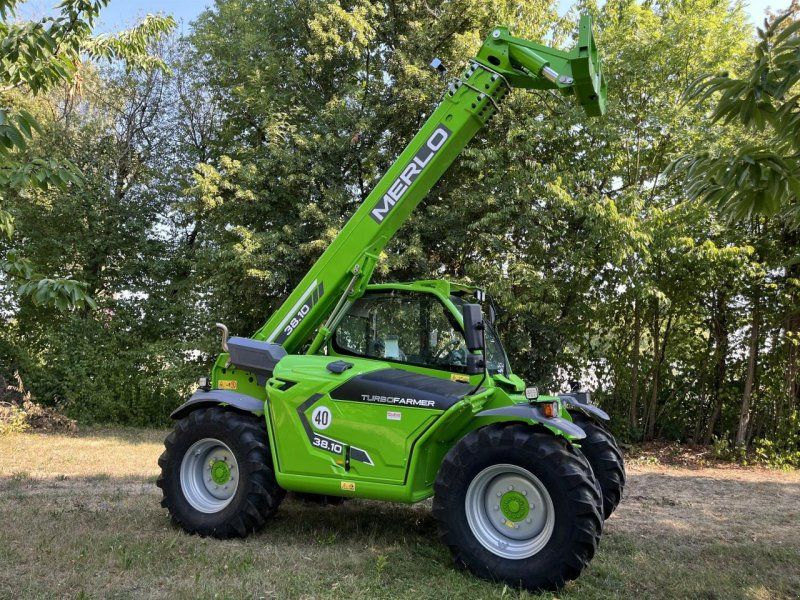

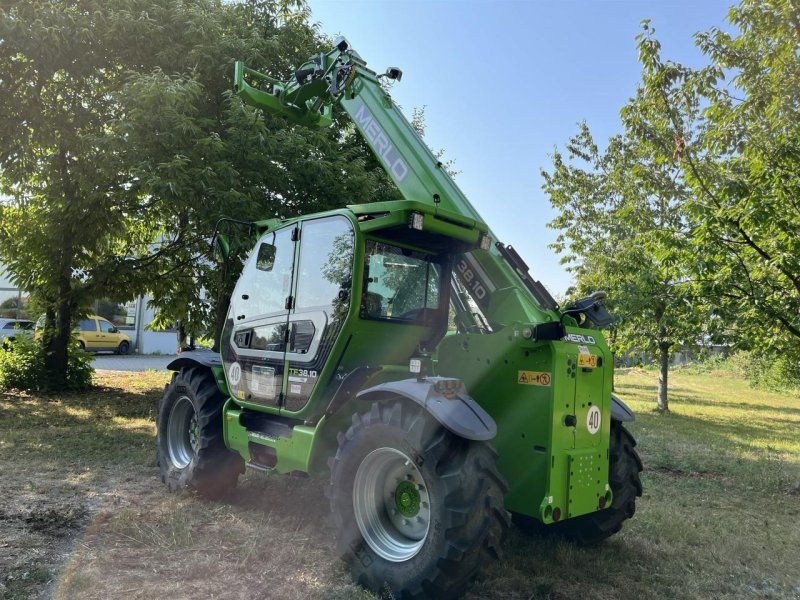

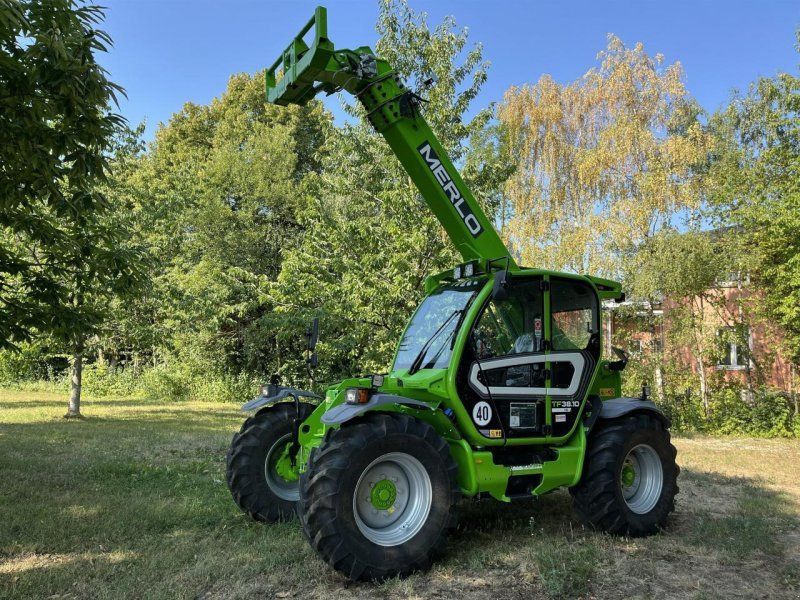

Merlo TF 38.10-116
Basic information
Description
Bereifung (v): 460/70R24, Zustand-Bereifung (v): 100 %, Tachostand: 85, Leergewicht: 8300 kg, Motorhersteller: Perkins, Motortyp: KFZ-Brief da!
________
Demolader
Technische Daten
max. Tragfähigkeit 3.800 kg
max. Hubhöhe 9.500 mm
max. Ausladung 6.600 mm
Länge bis Geräteträger 4.760 mm
Breite 2.310 mm
Höhe 2.530 mm
Gesamtgewicht mit Lastgabeln 8.470 kg
Gesamtgewicht ohne Lastgabeln 8.300 kg
Motor
4 Zylinder Perkins 904J
3,6 l Hubraum
wassergekühlt
Leistung: 86 KW (116 PS)
2.300 U/min
hydraulischer Umkehrlüfter (Änderung der Drehrichtung)
Stufe V
Dieselpartikelfilter, Oxidationskatalysator und SCR-Katalysator mit AdBlue-Einspritzung
(DPF + DOC + SCR)
Hydrostatischer Fahrantrieb
Pumpe: elektronisch geregelt mit variabler Förderleistung Motor: Verstellmotor
EPD PLUS inkl. mit wahlweiser automatischer Drehzahlerhöhung
Mineralisches Hydrauliköl HVI 46
Getriebe
2 Gänge
elektrohydraulisch gesteuert
Vmax = 1. Gang / 2. Gang = 16 / 20 km/h, optional 40 km/h
Kabine
geschlossene Kabine
geteilte Tür
360 Grad Rundumsicht
V3611 GRAMMER luftgefederter Sitz mit Sicherheitsbeckengurt
ROPS/FOPS-geprüft
Heizung Front-, Dach- und Heckscheibenwischer
Sonnenrollo
4x1 Joystick elektronisch mit kapazitiver Freigabe inkl. Fahrtrichtungsschalter
Teleskop-Ausleger
3-teilig mit elektronischer Endlagendämpfung Soft Stop
Geräteträger
SchnellwechselsystemTyp "ZM2" von der Kabine aus hydraulisch steuerbar
Lenkung
hydraulische Lenkung
3 Lenkarten:
Allrad, Vorderrad, Hundegang
Antrieb
permanenter Allradantrieb
Achsen
Vorderachse feststehend
Hinterachse pendelnd
Bremsanlage
servounterstützte Scheibenbremsen an allen vier Antriebswellen, automatisch wirkende
Feststellbremse bei Motorstillstand
Rahmenbauweise
in hochfestem Stahl
Hydraulikanlage
Pumpe mit variabler Förderleistung vom Typ "LOAD SENSING"
Fördermenge Arbeitshydraulik: 151 l/min
Fördermenge hydraulischer Lüfter: 46 l/min
Gesamtfördermenge: 197 l/min
Arbeitsdruck: 250 bar
Flow-Sharing-Steuerblock
Elektrik
12 V
Batterie mit 100 Ah
Lichtmaschine 120 A
Stabilisationskontrolle
Vereinfachtes Merlo ASCS-System (ASCS-light) mit vollelektronischer Stabilitätskontrolle,
audiovisuellem Signal, Anbaugeräteerkennung und Überlastabschaltung
Bereifung
460/70R24, Ackerstollenprofil
Serienausstattung
Servobremse
Hydraulikölkühler
Heckplatte zu Montage einer AHK
V2510 Radiovorbereitung
V1530 Arbeitsscheinwerfer an der Kabine (2 vorne, 2 hinten)
V2001 Vorbereitung für Zusatzfunktion am Auslegerkopf
2 Hydraulikanschlüsse am Auslegerkopf
Lastschutzgitter am Geräteträger
Beleuchtung für Straßenfahrt
automatischer Batteriehauptschalter
elektrisches Verbindungskabel im Ausleger
akustisches Signal bei Rückwärtsfahrt
Hubzylinderstütze zur Sicherung
1 Bedienungsanleitung
1 Motorhandbuch
Sonderausstattung
* EU - Zulassung als Zugmaschine/Ackerschlepper 40 km/h inkl. Anhängerkupplung FRO 860H, höhenverstellbar, selbstarretierend, 37/38 mm Bolzen, inkl. Anschluss für Anhängerbeleuchtung V2500
* Klimaanlage
* Schwingungsdämpfung am Ausleger (B.S.S.)
* Abstreifer - 9-11 m Teleskoparm
* 360° LED-Arbeitsscheinwerfer (inkl. 2x LED am Ende des ersten Arms (V1511) + 4 weitere LED-Scheinwerfer an Maschine)
* LED-Arbeitsscheinwerfer an der Kabine (2 vorne, 2 hinten) anstelle der serienmässigen Halogenscheinwerfer
