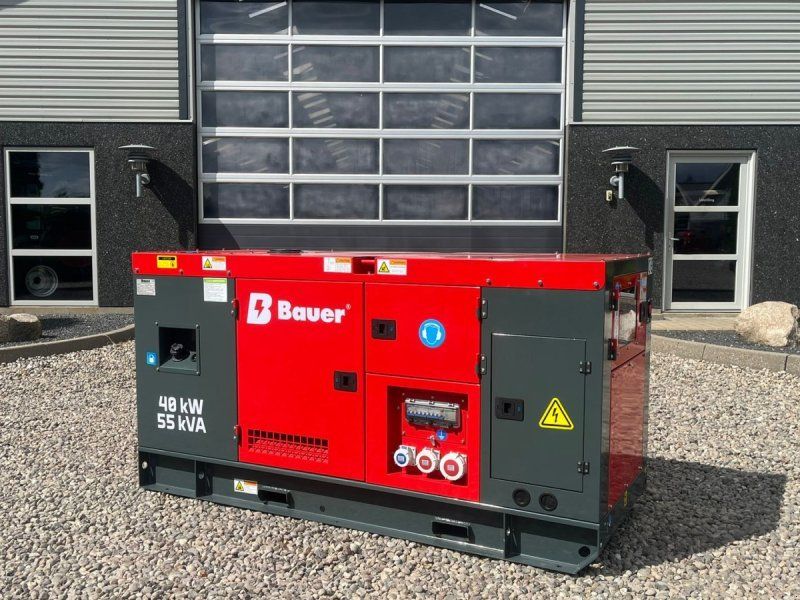

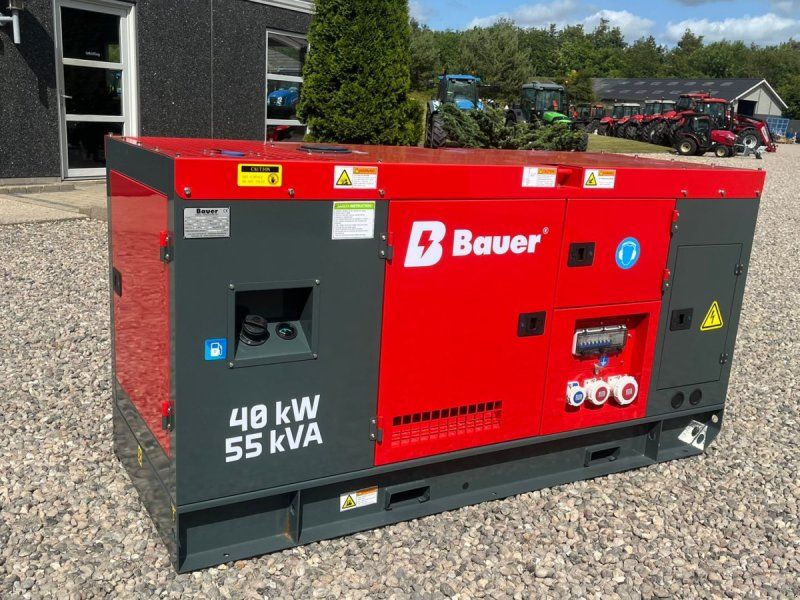

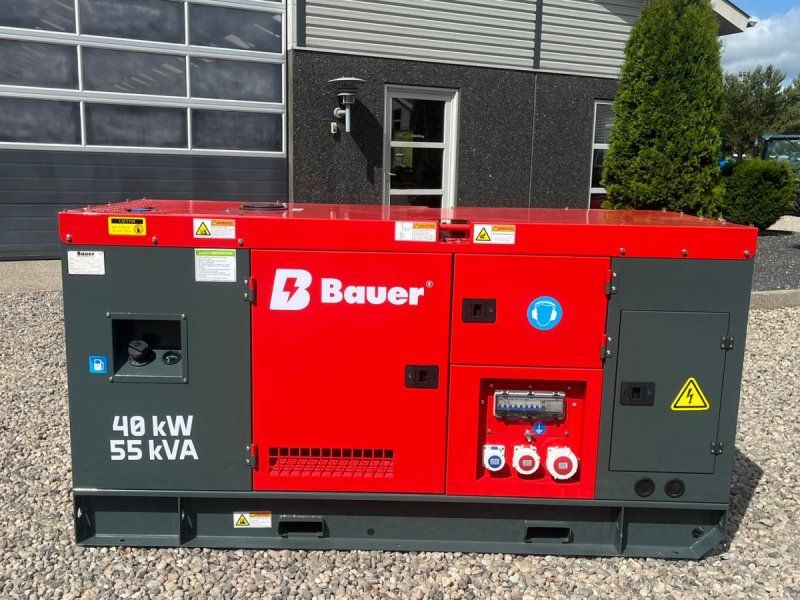

Bauer GFS-40 ATS, 40 kW/50 kVA

Description

Funktioner
Maks. effekt [kW/kVA/HK] 44 / 55 / 59.82
Kontinuerlig effekt [kW/kVA/HK] 40 / 50 / 54.39
Nominel spænding [V] 230 / 400
Frekvens [Hz] 50
Hastighed [omdr./min.] 1500
Effektfaktor [cos φ] 0.8
Autonomi: Driftstid [ca. timer] 8-10 pr. tank
Driftsstøj: Lydtryksniveau LPA [7m] [db(A)] 75
Husets dimensioner og vægt:
Dimensioner L x B x H [mm] ca. 2200 x 860 x 1120
Vægt tør ca. [Kg] 920
Brændstoftank kapacitet [L] 50
Kabinet kan låses Ja
Transportanordning til gaffeltruckposer [udvendig afstand 1,00 m] / kranøjer
Farver på hus RAL 7012 / RAL 3000
Motor
Mærke Ricardo
Model ZH4100D/44 KW
Brændstoftype: Diesel
Emissionstrin Ikke-emissionscertificeret
Antal cylindre 4
Slagvolumen [L] 3,76
Kompressionsforhold 17:1
Boring x slaglængde [mm x mm] 102 x 115
CO²-emissioner i.a. (trin III)
CO²-prøvningsprocedure i.a. (trin III)
Cyklus firetakts
Hastighedsregulator Mekanisk
Hastighed [omdr./min.] 1500
Starter elektrisk med batteri
Indbygget spænding [V] 12V / 24V
Batterispænding [Ah] 230 / 400
Kølesystem Vandkøling
Termostat (°C) 71-85
Maksimal vandtemperatur 98
Udstødningssystem lydisoleret
Vedligeholdelsesinterval 1 x om året eller hver 250 timers drift (alt efter hvad der kommer først)
Filter- og olieskift 1 x om året eller hver 250. driftstime (alt efter hvad der kommer først)
Generator
Mærke Stamford
Modelnavn: YHG / 40kW 1500 rpm
Generatorsystem Børsteløs, selvspændende, AVR med automatisk spændingsregulering, 100% kobbertrådsvikling
Generatortype: Synkron
Isoleringsklasse H
Spændingsregulering Elektronisk IP-beskyttelsesklasse 23
Antal faser 3
Frekvens 50 Hz
Frekvenstolerance ≤ ± 1 %
Spændingskonstans ved hastighedsafvigelse -5 % +30 % (%) 1
Effektfaktor 0,8 cos φ (haltende)
Spændingsregulator AVR
Udgangstilstand 3 ydre ledere / 1 neutral leder
Udgange: 1 x CE 1-faset 16A / 1 x CE 3-faset 16A / 1 x CE 3-faset 32A / Klemrække til direkte husforsyning eller ATS-afbryder Hovedafbryder
IP23 grad af beskyttelse
Højde ≤ 1000m
Nettype TN-CS net
Telefonpåvirkningsfaktor (TIF) ≤ 50
THF ≤ 2%
Spændingsregulering, stabil tilstand ≤ ± 1 %
Transient tilstand Voltage ≤ -15% ~ + 20%
Ubalanceret belastningskapacitet maks. 15 %
Kontrolpanel
Mærke: SmartGen
Model navn: HGM 6120N
LCD-skærmopløsning 132 x 64 pixels baggrundsbelyst
Justerbare skærmsprog kinesisk, engelsk, spansk, russisk, portugisisk, tyrkisk, polsk og fransk
Betjening Fysiske trykknapper
Skærm akryl glas
Skærm og knap Silicagelpanel og knapper kan bruges til sikker betjening i tilfælde af temperaturudsving
Stik via plug-in RS485 kommunikationsport, kan udføre 3 fjernfunktioner via MODBUS-protokol.
CANBUS-stik, tilsluttet det elektroniske indsprøjtningssystem med J1939, til overvågning af ofte anvendte parametre (vandtemperatur, olietryk, omdrejningstal og brændstofforbrug osv.), styring af start, stop og omdrejningstal (controller med CANBUS-stik er påkrævet)
Om CANBUS-stik Velegnet til 3P4W, 3P3W, 1P2W og 2P3W (120V / 240V), 50Hz / 60Hz AC net., Måling af 3-faset spænding, 3-faset strøm, frekvens, strømparametre for lysnettet / generatorer.
PCL Editor giver brugeren adgang til konfigurerbare funktioner for at opfylde specifikke applikationskrav.
Driftsstatus, fejltilstande og aflæsninger vises på LCD-displayet og front-LED'erne
