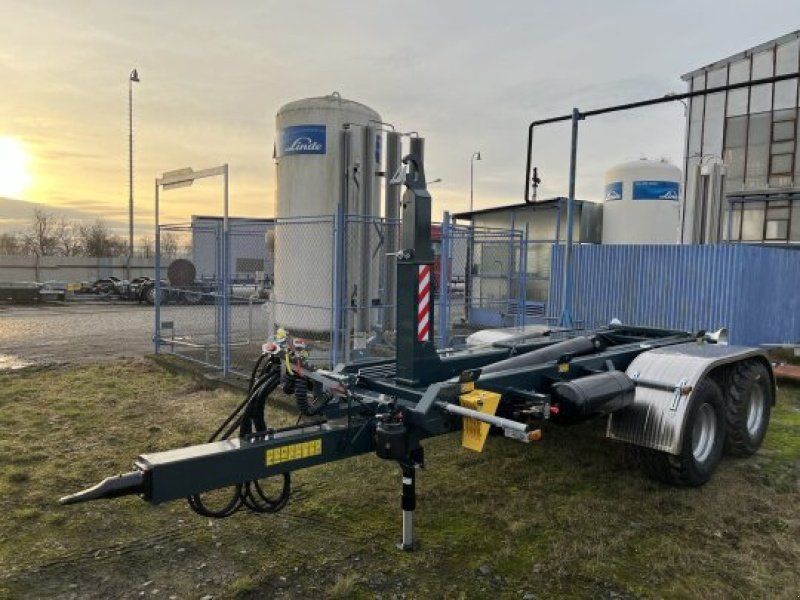

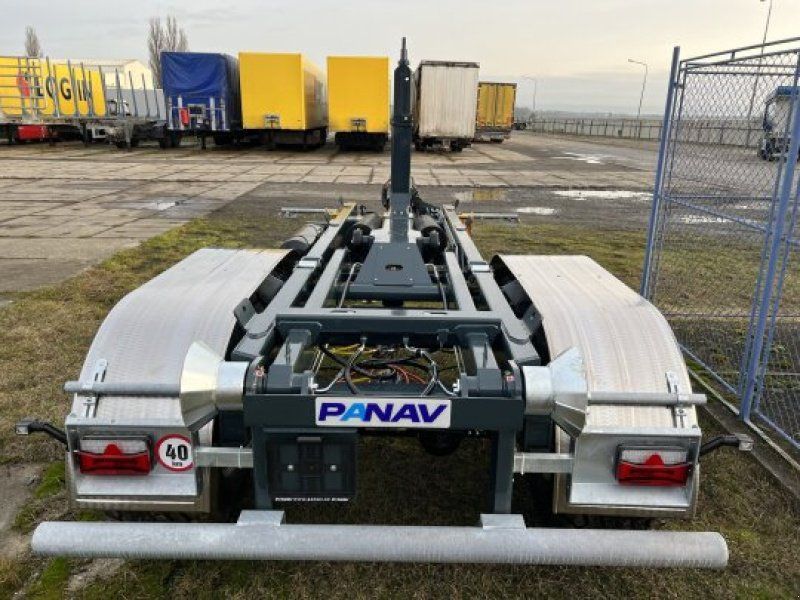

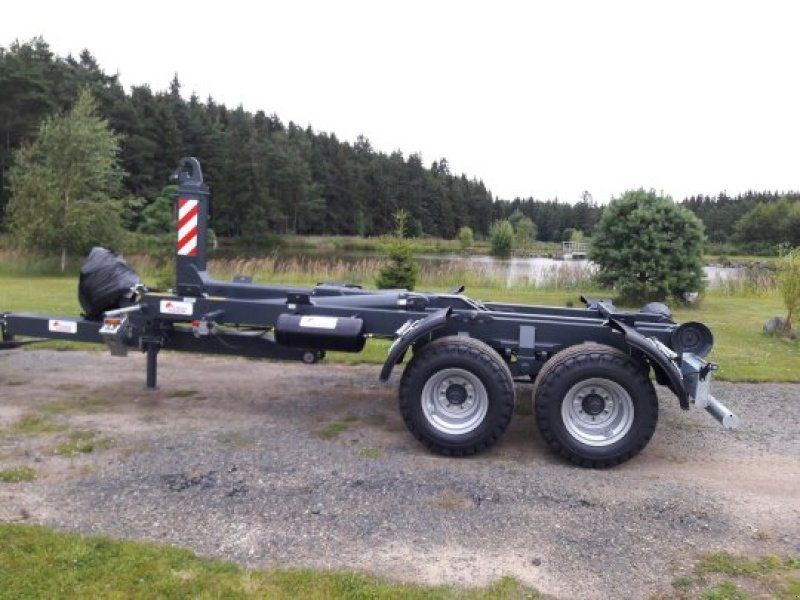

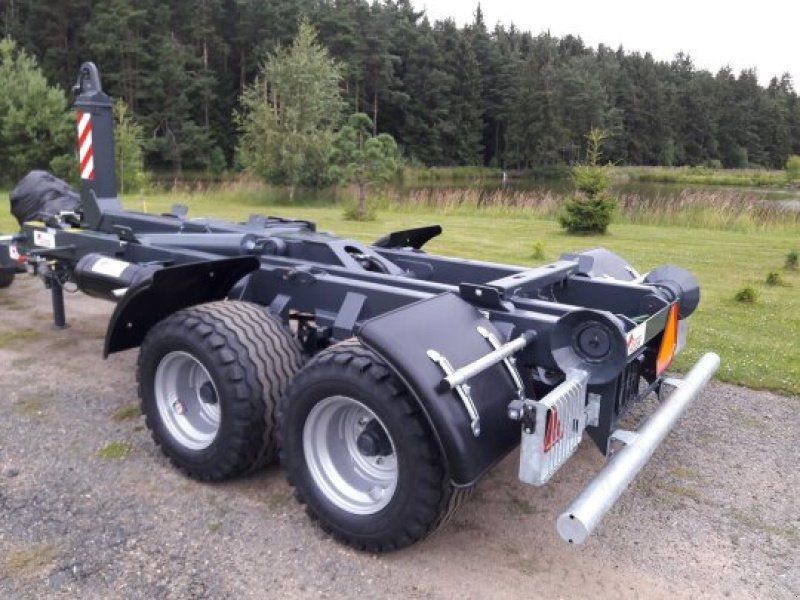

Panav ZHT 14

Description

Fahrgestell – Technische Daten
Rahmen: Geschweißter Stahlrahmen, aus S355J2H
Zulässiges Gesamtgewicht : 14000 kg
Eigengewicht: 2.800 kg (+/- 5 %)
Nutzlast: 11.200 kg
Baugeschwindigkeit: 40 km/h
Achsen / Anzahl der Achsen: mechanisch gefedert / 2
Abmessungen: Länge / Breite / Höhe – 6450 mm / 2400 mm / 2210 mm
Bremsen: 2-Leitungs-DL WABCO, automatische Feststellbremse, automatische Bremsregelung
Anhängeöse: Höhe über dem Boden / 450–700 mm / 50 mm
Zulässige Stützlast: max. Deichselentlastung beim Beladen: ↓ 2.700 kg / ↑ 2.200 kg
Stützbein: hydraulisch, klappbar
Reifen: 500/50 – 17 Diagonale
Radkeile – 2 Stück
Elektrische Ausstattung: 12 V, LED-Beleuchtung
Containerträger :
Technische Daten
Trägerkonstruktion: Stahl, geschweißt aus geschlossenen Profilen, Drehpunkte mit SKF-Bronzegehäusen
Rollenbreite: 1.060 mm
Rollenhöhe: 1.000 mm
Hakenhöhe: 1.000 mm, teleskopierbar, horizontal verschiebbar in selbstschmierenden Segmenten
Horizontaler Verschiebeweg der Haube: 1.100 mm
Containerlänge: min. / max. 3800 mm – 5000 mm
Antrieb und Betrieb: 3-facher Hydraulikzyklus vom Traktor, automatische Umschaltung zwischen Be- und Entladen
Ölmenge: 20 l
Betriebsdruck: max. 20 MPa
Maximale Tragfähigkeit: 11.000 kg
Containerverriegelung: hydraulisch
Neigung des Containers beim Beladen: 25°/37° (bei Containerlängen 5000/3800 mm)
Neigung des Containers beim Entladen: 47°
Lackierung: Polyurethanlack RAL 5002/5012
