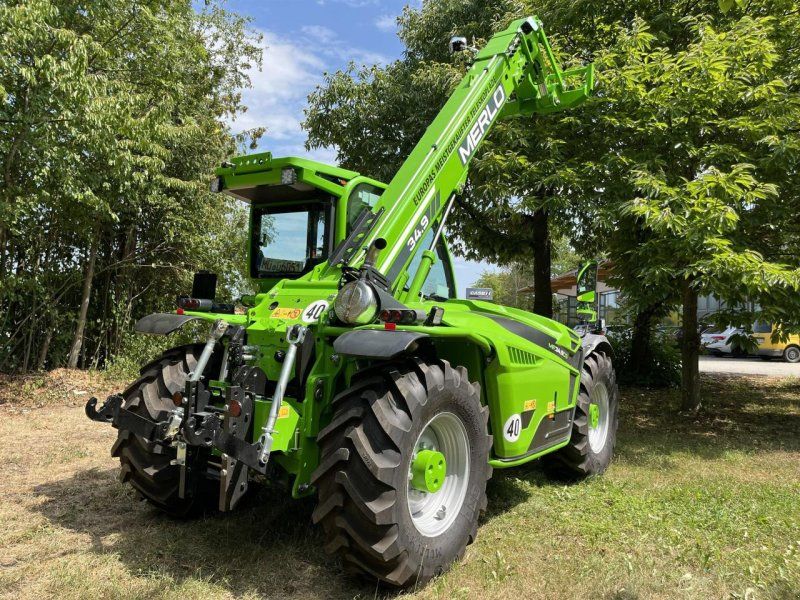

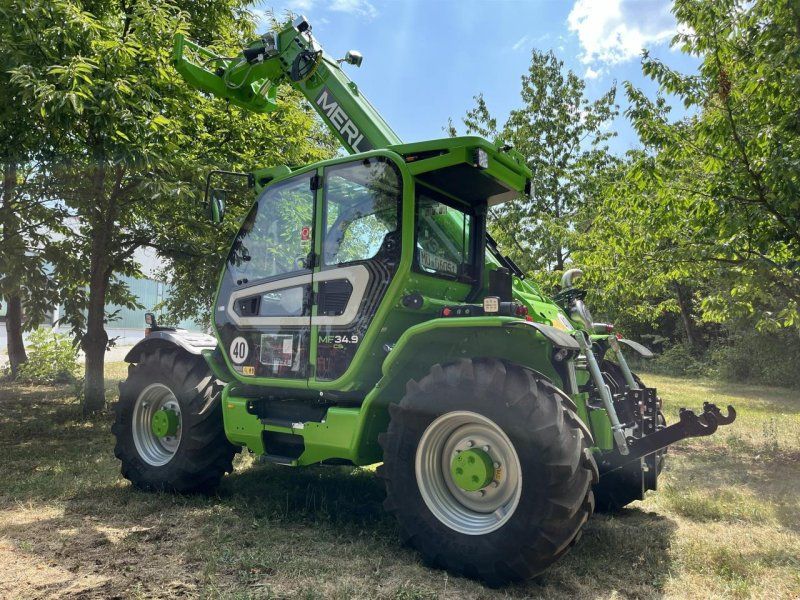

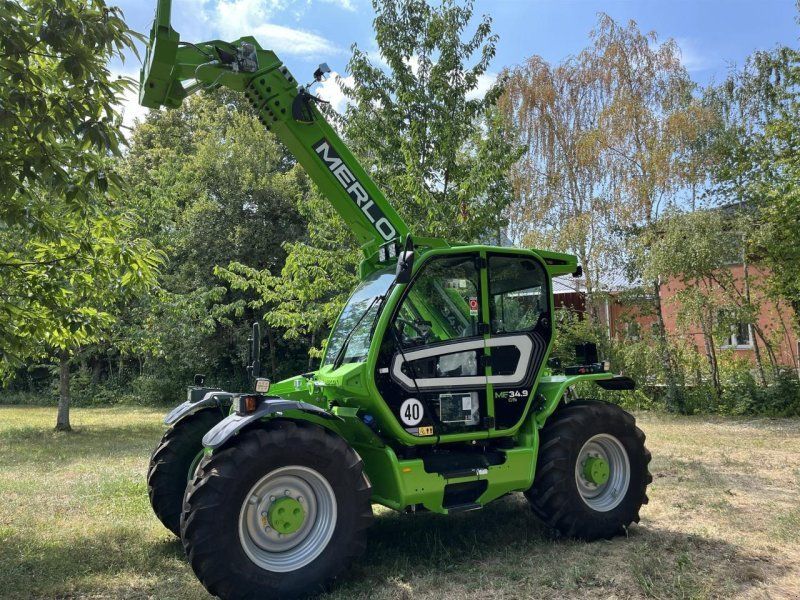

Merlo MF 34.9 CS-140
Basic information
Description
Tachostand: 12, Motorhersteller: Deutz
________
max. Tragfähigkeit 3.400 kg
max. Hubhöhe 8.860 mm
max. Ausladung 6.000 mm
Länge bis Geräteträger 5.440 mm
Breite 2.240 mm
Höhe 2.485 mm / 2545 mm (CS aktiviert)
Tragfähigkeit des Dreipunktheckkrafthebers: 3.000 kg
Gesamtgewicht ohne Lastgabeln 8.500 kg
Motor
4 Zylinder Deutz TCD 3.6 L4
3,6 l Hubraum
wassergekühlt
Leistung: 100 KW (136 PS) 2.300 U/min
Stufe V Dieselpartikelfilter, Oxidationskatalysator und SCR-Katalysator
mit AdBlue-Einspritzung (DPF + DOC + SCR)
Hydrostatischer Fahrantrieb
Pumpe: elektronisch geregelt mit variabler Förderleistung,
Motor: Verstellmotor, EPD PLUS inkl. wahlweiser automatischer
Drehzahlerhöhung, Mineralisches Hydrauliköl HVI 46
Getriebe
2 Gänge, elektrohydraulisch gesteuert
Vmax = 1. Gang / 2. Gang = 16 / 40 km/h
Kabine
geschlossene Kabine, geteilte Tür
360 Grad Rundumsicht, ROPS/FOPS-geprüft
Heizung, Front- und Heckscheibenwischer, Sonnenrollo
4x1 Joystick elektronisch mit kapazitiver Freigabe inkl. Fahrtrichtungsschalter
12V-25A Steckdose, luftgefederter Sitz GRAMMER mit Sicherheitsbeckengurt
Heizung und Lüftung mit Staubfilter, CS=hydropneumatische Schwingungs-
dämpfung der Kabine
Teleskop-Ausleger
3-teilig mit elektronischer Endlagendämpfung Soft Stop
Geräteträger
Schnellwechselsystem Typ "ZM2" von der Kabine aus hydraulisch steuerbar
Niveau-Ausgleich
hydraulisch gesteuert
Lenkung
hydraulische Lenkung, 3 Lenkarten:
Allrad, Vorderrad, Hundegang
Antrieb
Zugmaschine mit permanentem Allradantrieb
Achsen
pendelnde Vorderachse, blockierbar
pendelnde Hinterachse, blockierbar
Rahmenneigung
hydraulisch regelbar
Bremsanlage
Scheibenbremsen an allen 4 Antriebswellen
automatisch wirkende Feststellbremse bei Motorstillstand
Rahmenbauweise
in hochfestem Stahl
Hydraulikanlage
Load-Sensing-Hydraulikanlage 210 bar / 145 l/min
Flow-Sharing-Steuerblock
Elektrik
12 V, Batterie mit 100 Ah, Lichtmaschine 120 A
Stabilisationskontrolle
Vereinfachtes Merlo ASCS-System (ASCS-light) mit vollelektronischer Stabilitätskontrolle,
audiovisuellem Signal, Anbaugeräteerkennung und Überlastabschaltung
Bereifung
460/70-R24, Ackerstollenprofil

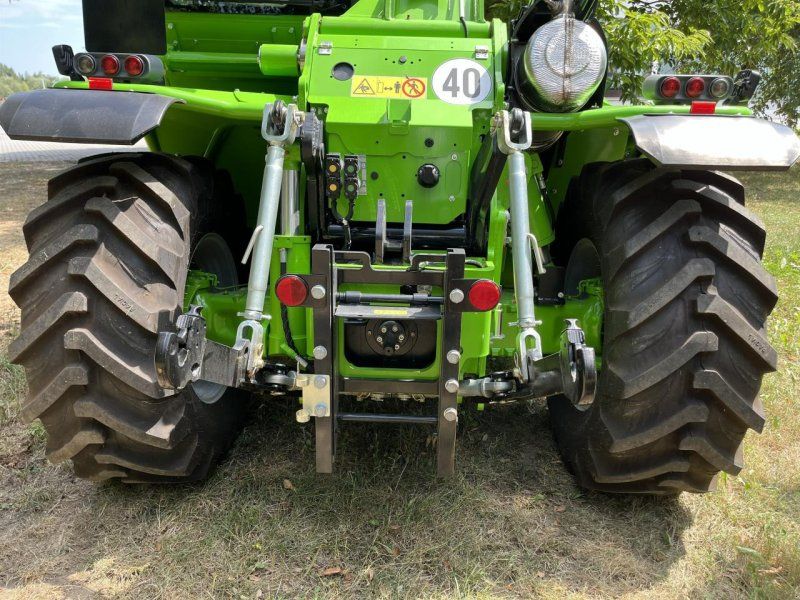

Drei-Punkt-Heckkraftheber
Kategorie 2 (Hubkraft 3.000 kg), elektro-hydraulische Steuerung mit den Funktionen:
auf, ab, manuell, schwimmend, blockiert, Steuerung von der Kabine aus und hinten
links am Heck, Oberlenker mechanisch, Heckzapfwelle mechanisch angetrieben
Ölbad-Mehrscheiben-Kupplung mit Überlastungssicherung, zwei Zapfwellendreh-
zahlen: 540 U/min+1000 U/min
Serienausstattung
ANHÄNGERKUPPLUNG, höhenverstellbar, automatisch, 38er Bolzen
Servobremse
Heckdifferentialsperre
Hydraulikölkühler
2 doppelt wirkende Heckhydraulikanschlüsse
V2500 Anschluß für Anhängerbeleuchtung
V2510 Radiovorbereitung
V2001 Vorbereitung für Zusatzfunktion am Auslegerkopf
V1530 Arbeitsscheinwerfer an der Kabine (2 vorne, 2 hinten)
V1550 LED-Rundumleuchte auf Kabinendach (Genehmigung obliegt dem Kunden!)
Lecköl-Behälter
2 Hydraulikanschlüsse am Auslegerkopf
Lastschutzgitter am Geräteträger
Beleuchtung für Straßenfahrt
automatischer Batterietrennschalter
elektrisches Verbindungskabel im Ausleger
akustisches Signal bei Rückwärtsfahrt
Hubzylinderstütze zur Sicherung
1 Bedienungsanleitungen
1 Motorhandbuch
Zusatzausrüstung
V3650.2 Klimaanlage
V3410 Schwingungsdämpfung am Ausleger (B.S.S.)
V1542 360° LED-Arbeitsscheinwerfer (inkl. 2x LED am Ende des ersten Arms
+ 4 weitere LED-Scheinwerfer an Maschine)
V1532 LED-Arbeitsscheinwerfer an der Kabine (2 vorne, 2 hinten) anstelle der
serienmässigen Halogenscheinwerfer
