Ausleger / digging arm

Description

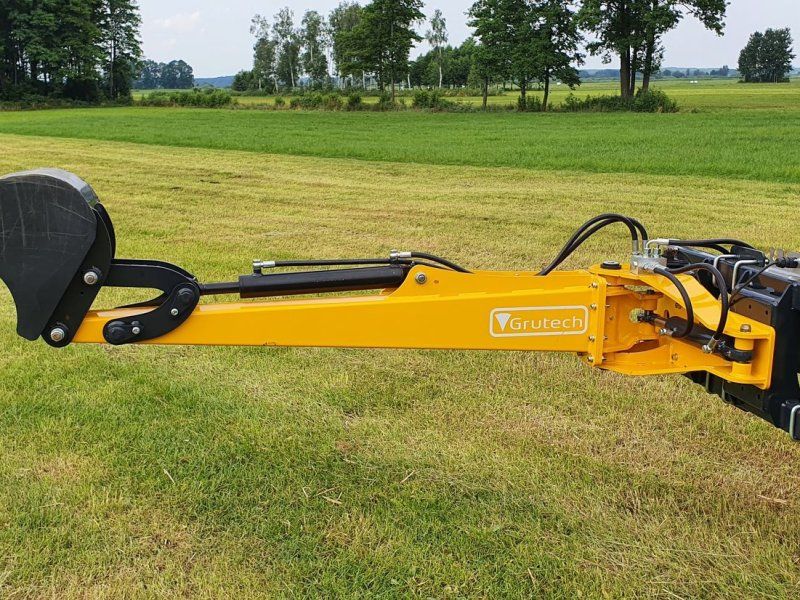

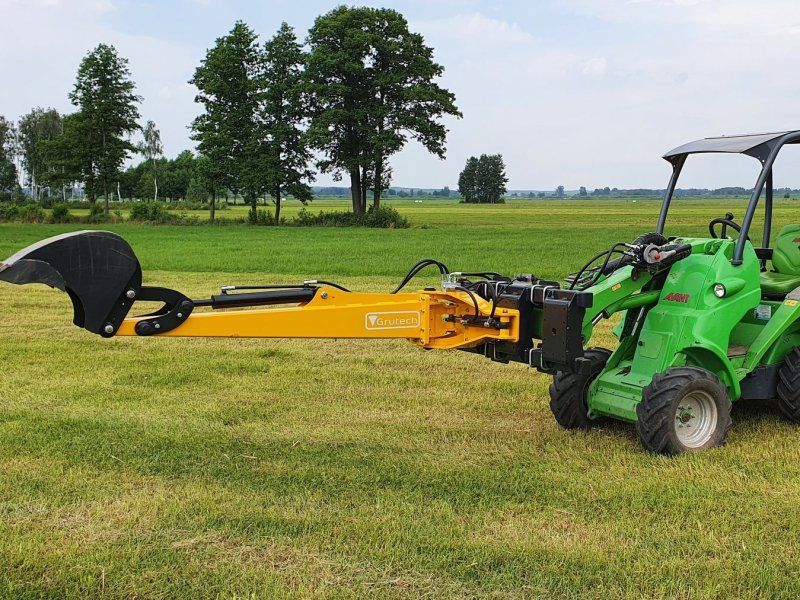

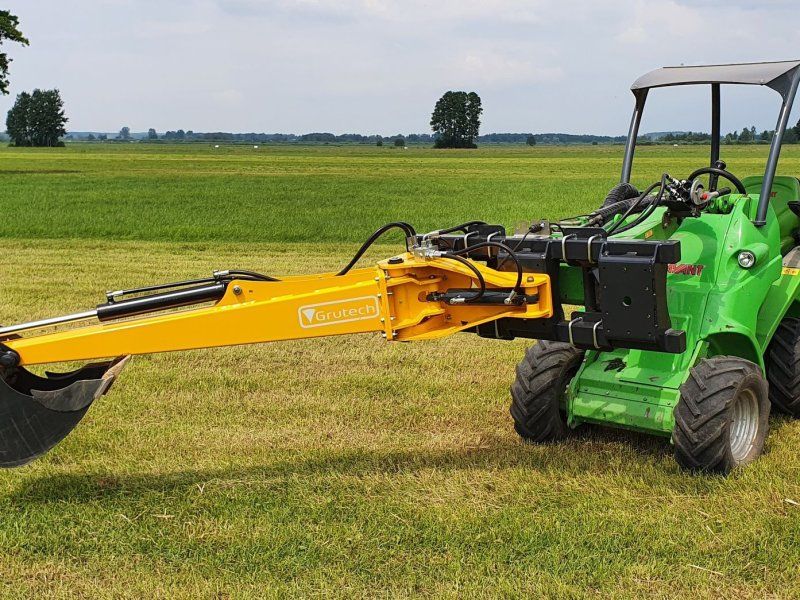

Ausleger GTH-RKS mit hydraulischem Schwenkarm und einem Arbeitswinkel von 105 Grad. Das neue, von Grund auf neu gestaltete Design ermöglicht es, den Ausleger um 49 Grad nach links und um 56 Grad nach rechts zu schwenken. Designlösungen ermöglichen es uns, den Arm mit einem Drehadapter an einem Rahmen mit drei Befestigungsbuchsen in der Mitte, links oder rechts zu montieren. Die Montage des Auslegers auf der linken oder rechten Seite gibt uns die Möglichkeit, an Wänden oder schwer zugänglichen Stellen zu arbeiten. Wir haben die Wahl zwischen zwei Längen der Vorderkörper (Arme), auch angeschraubt 1700 und 1200 mm. Strom vom dritten Abschnitt am Laderausleger zwei Schläuche öffnen und schließen die Schaufel. Mit dem Magnetventil am Arm starten wir die Armrotation, die Armrotationsgeschwindigkeit wird durch das Ventil geregelt. Das neue Modell des Arms ermöglicht es uns, die Maschine jederzeit mit Hilfe von Schlüsseln nachzurüsten. Sie können für den starren Arm jederzeit nur eine Drehung kaufen und problemlos selbst einbauen.
Technische Daten:
Wir können alle Schraubverbindungen nach Wahl herstellen
Rohre DN10 2SN 330bar
Befestigung aus hochwertigem S355-Stahl
Schaufelkinetik wie bei einem Bagger
freie Grabtiefe bis 2 m mit 1700 Arm
freie Grabtiefe bis 1,5 m mit Arm 1200
Schaufeln in Schaufeln aus verschleißfestem Stahl
30cm, 40cm, 60cm, 80cm Löffel erhältlich, andere auf Anfrage
geschmierte bewegliche Stellen
Hauptscharnier aus rotationsgehärtetem Chromstift voll gelagert in schwimmend gelagerten Messinghülsen, zusätzlich selbstschmierende Distanzstücke
alle Schmierstellen Gewicht des Arms Modell GTH-RKS 1700 230 kg ohne Befestigung mit einem Eimer 40 cm
Satz enthält
Arm, der den Körper gräbt, um die Länge von 1700 oder 1200 mit einem Aktuator und Drähten zu wählen
Drehaufsatz mit Stellantrieb, Magnetventil, Steuerventil und Schläuchen
Elektrokabel zur Stromversorgung des Magnetventils mit einem Schalter zur Montage
Hauptrahmen mit drei Schlitzen
Schraubbefestigung optional
ein Löffel, unabhängig von der Breite, im Preis inbegriffen
Andere Größen erhältlich:
Löffel 30 L 35 34 kg
Löffel 40 50L 45kg
Löffel 60 82L 60kg
Löffel 80 114 L 80 kg
Schaufellöffel 120 100L
