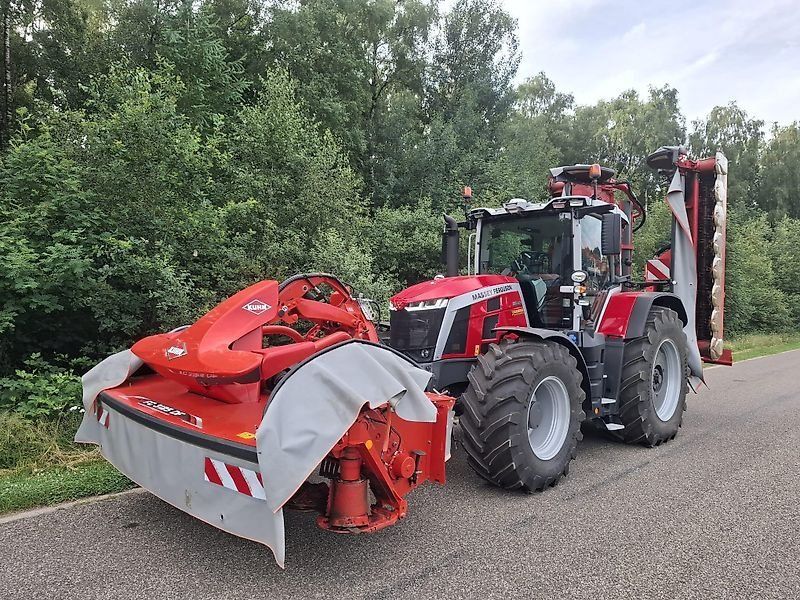

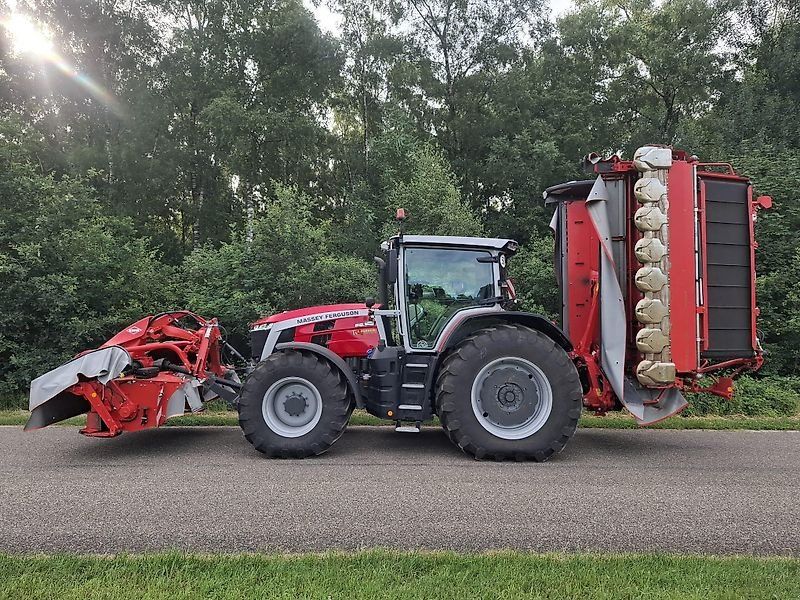

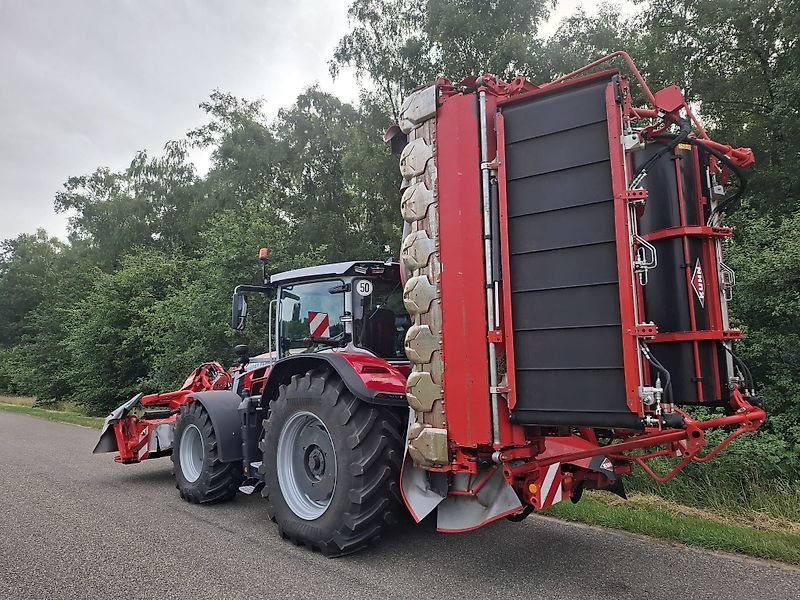

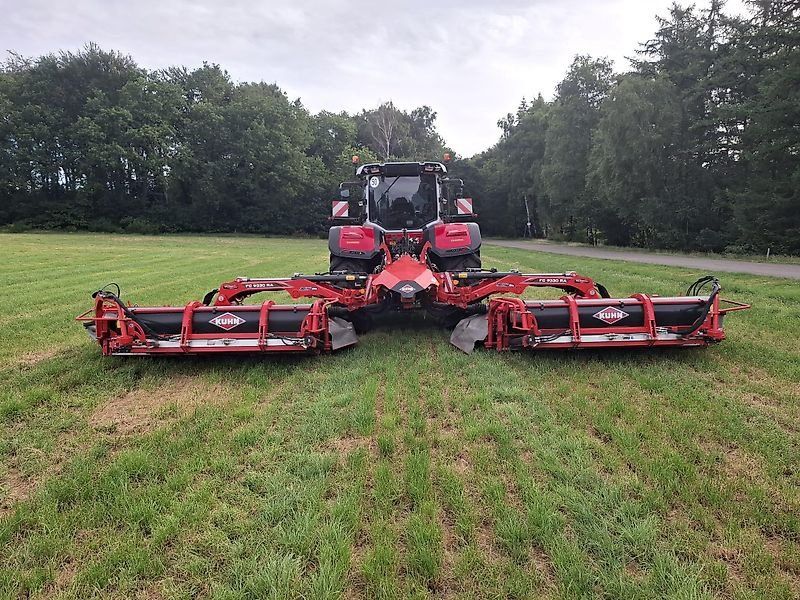

Kuhn FC 9330 S-RA & FC 3125 DF-FF

Description

Technische Daten KUHN FC 9330 D-RA
(Basisausstattung)
Arbeitsbreite (m)- in Kombination mit dem Front-Mähknickzetter 9,30
Schnittüberlappung mit dem Front-Mähknickzetter (cm)
42 (FC 3125 DF) / 62 (FC 3525 DF)
Transportbreite (m)
3,00
Transporthöhe / Bodenfreiheit (m)
4,00 / 0,08
Mähbalken
OPTIDISC ELITE, mit Messerschnellwechsel FAST-FIT,
Mähbalken in Modul-Bauweise u. Scheibenwellen
Überlastschutz PROTECTADRIVEIVE
Anzahl der Mähscheiben
2 x8(2x3,50m)
Verschleißplatten für die Gleitkufen
Serie, 2 an jedem Mähbalken
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm)
35- 65
Bodenanpassung
Mittenaufhängung der Mäheinheiten
Mähbalkenentlastung
hydropneumatische Entlastung LIFT-CONTROL
Anfahrsicherung
NON-STOP-Anfahrsicherung, Ausweichen nach hinten u. nach
oben, sowie gleichzeitiges Anheben der Mähbalken
Vorderkante
Äußere Schutzvorrichtungen
hydraulisch klappbare Seitenschutze FLEXPROTECT (Serie)
Aufbereiter-Typ
Fingerrotor mit pendelnden Stahlfingern und 5-fach
verstellbarem Prallblech über Schaltgetriebe
Aufbereiter-Drehzahl (min?¹)
755 oder 1.000- über Schaltgetriebe einstellbar
Antrieb des Aufbereiters
über Zahnradgetriebe mit Überlastschutz
Antrieb der Querförderbänder
hydraulisch über integrierte Bordhydraulik mit Pumpe auf dem
Hauptgetriebe.
Verschieben der Bänder u. Bandgeschwindigkeit von der Kabine
aus einstellbar.
Hangausgleich durch Geschwindigkeitseinstellung der Bänder
(entweder manuell durch den Fahrer oder automatisch dank des
serienmäßigen Neigungssensors)
Futterablage durch das Querförderband
wahlweise mittige Schwadablage (Breite 1,80- 3,60 m für FC
9330 RA/2,20- 4,00 mfür FC 9830 RA). Einseitige
Schwadablage (18 m Schnitt auf 12 m für Aufnahme mit 4
Kreiselschwader), Breitstreu-Ablage
Anbau
Dreipunktanbau Kat. 3 oder 4N (Quick Hitch Kat. 3/4N
kompatibel)
Abstellen der Maschine
auf speziellen Abstellfüßen in ausgeklappter oder eingeklappter
Stellung
Zapfwellendrehzahl (min¹)
1.000
Gelenkwelle mit Überlastschutz
an der Hauptgelenkwelle, Serie
Freilauf
an den Seitengetrieben, Serie
Leistungsbedarf an der Zapfwelle (kW / PS), ca.
154 / 210
Erforderliche Hydraulikanschlüsse am Traktor
Heckmaschine : LS Anschlüsse (1 x Druckanschluss, 1 x
Rücklauf, 1 x LS Meldeleitung)
Frontmaschine : 1 EW (+ 1 DW Steuergerät falls hydraulisch
klappbare Seitenschutze FLEXPROTECT)
Erforderliche Elektroanschlüsse am Traktor
Heckmaschine : 1 siebenpoliger Elektroanschluss u. 1 ISOBUS
Anschluss ;
Frontmaschine : 1 siebenpoliger Elektroanschluss
Bedienung der Maschine
ISOBUS-Maschine mit Bedienterminal CCI oder mit
zertifiziertem ISOBUS Traktorterminal
Geschwindigkeitssignal
über TECU (falls ITH-Kabelbaum, muss ein Kabeltyp B bestellt
werden)
Gewicht (kg), ca. 3.980
Technische Daten KUHN FC 3125 DF-FF
(Basisausstattung)
Arbeitsbreite (m) 3,10
Transportbreite (m) 2,99
Mähbalken OPTIDISC ELITE
Anzahl der Mähscheiben 7
Verschleißplatten für die Gleitkufen 2 - Serie
Mähklingenbefestigung Messerschnellverschluss FAST-FIT
Einstellbare Schnitthöhe mit den Seriengleitkufen (mm) 35 - 65
Mähbalken in Modul-Bauweise Serie
Überlastschutz der Mähscheibenantriebswellen PROTECTADRIVE
Bodenanpassung genaue Bodenführung und dynamische Entlastung durch
Mehrfach-Gelenkaufhängung
Mähbalkenentlastung hydropneumatische Entlastung LIFT-CONTROL
Aufbereiter-Typ Fingerrotor mit pendelnden Stahlfingern und 5fach
verstellbarem Prallblech
Aufbereiter-Drehzahl (min?¹) 755 / 1000 Drehzahländerung durch Schaltgetriebe
Antrieb des Aufbereiters über Zahnradgetriebe mit Überlastsicherung
Mittlere Schwadbreite, min./max. (m) 1,20 / 2,00
Aushub zum Schwadüberqueren über den Gerätehubzylinder
Anbau Frontanbau, Dreipunkt Kat. 2
Zapfwellendrehzahl (min?¹) 1000 (Drehrichtung links oder rechts)
Werkseitige Einstellung: Drehrichtung rechts, vom Traktorsitz
aus gesehen
Gelenkwelle mit Überlastschutz Rutschkupplung
Freilauf am Seitengetriebe
Leistungsbedarf an der Zapfwelle (kW / PS), ca. 50 / 68
Erforderliche Hydraulikanschlüsse am Traktor 1 einfach wirkendes Steuergerät
Erforderliche Elektroanschlüsse am Traktor 1 Elektroanschluss mit 7poliger Steckdose
Beleuchtungsanlage mit Warntafeln, vorne und hinten an der Maschine
2x Hochschnittkufen 45 - 85 mm
3x Satz Lifter für FC

Anbau am Schlepper Anbaumähwerk,
ISOBUS
