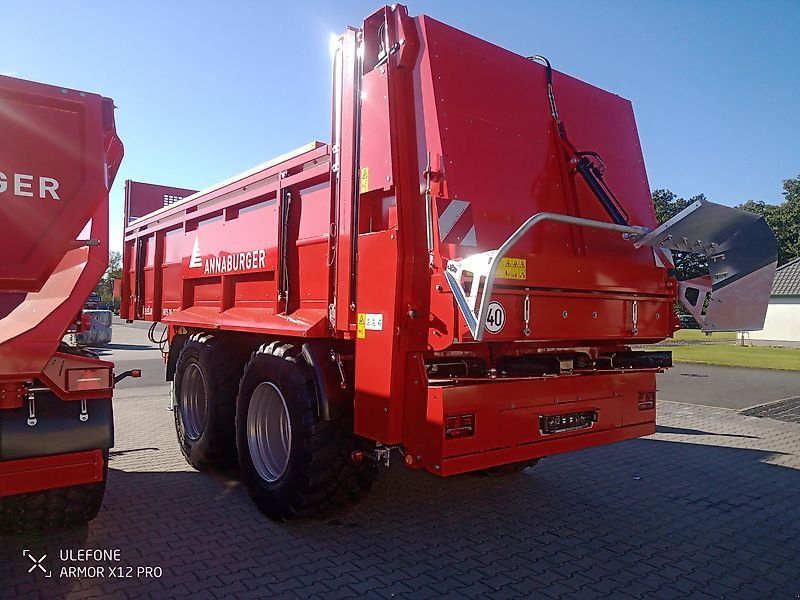

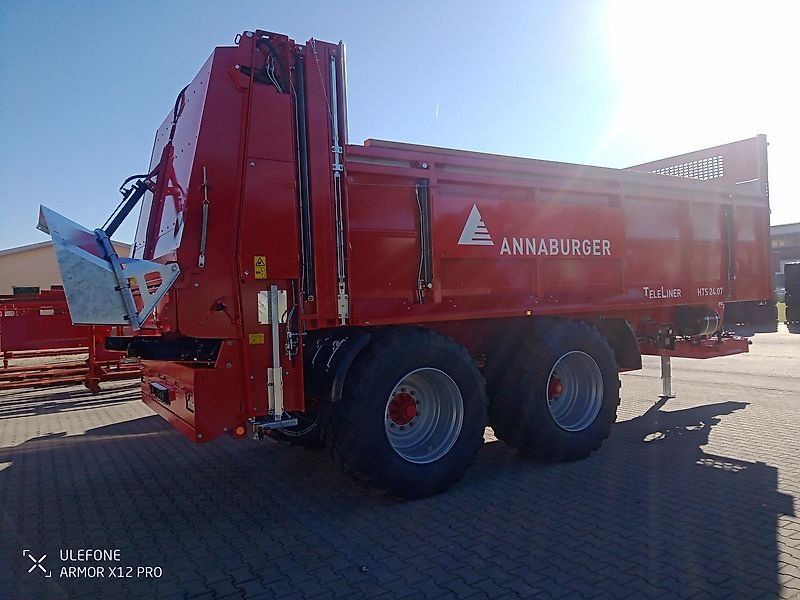

Annaburger TeleLiner HTS 24D.07

Description

TeleLiner HTS 24D.07

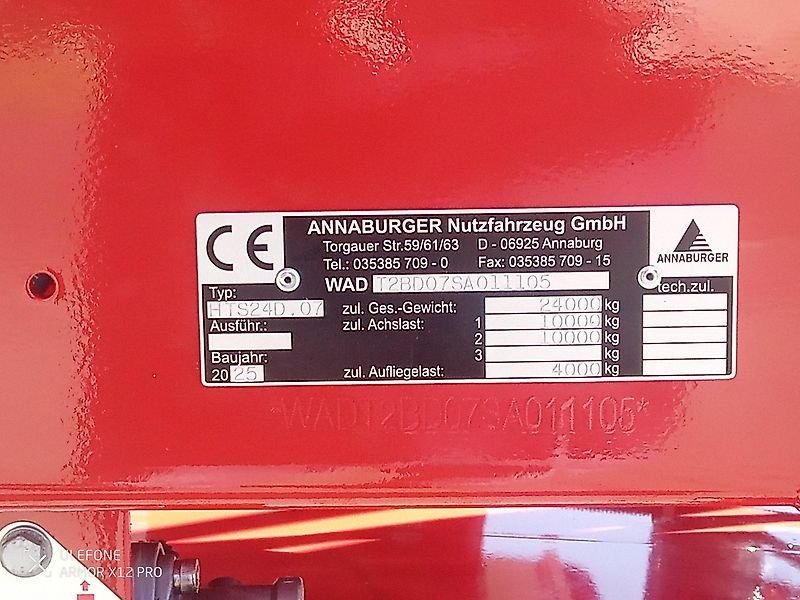

Fahrgestellnummer: WADT24D07SA011105
TeleLiner - Fahrzeugkombination Universalstreuer/Häckselwagen
· als Universalstreuer universell einsetzbar zum Ausbringen und exakten Verteilen von Stalldung, Kompost, Hühnerkot, Pferdemist oder Kalk
· als Häckselwagen für den schlagkräftigen Transport von Gras- und Maishäcksel
technische Daten
zulässiges Gesamtgewicht nach StVZO, kg: 24.000
zulässiges Gesamtgewicht nach VO (EU) 167/2013 (COC) kg: 20.000
Deichsel Stützlast, kg: 4.000
Kastenmaße Streuer L x B x H, m: 6,80 x 2,30 x 1,20
Kastenvolumen Streuer, m³: 19
Kastenmaße Häckselwagen L x B x H, m: 6,80 x 2,30 x 2,00
Kastenvolumen Häckselwagen, m³: 33
Antriebsdrehzahl Streuwerk, U/min.: 1.000
Ölvolumen Kratzboden, l: 80
Streuwerk STE 12E - 2.3C (mit 3 Streuwalzen)
Streubreite bis 18 m
Durchlassbreite 2,30 m
zulässige Geschwindigkeit nach [StVZO / VO (EU) 167/2013 (COC)], km/h: 40
Achslasten, kg: 2 x 10.000
Radstand, mm: 1.810
Spur, mm: 2.050
Serienausstattung
Fahrwerk - Tandem Profi Hydraulikfahrwerk
1. Achse hydraulische Liftachse
2. Achse hydraulisch sperrbare Nachlauflenkachse
· qualitativ hochwertiges Achsaggregat (Einzelachsen) von BPW
· die außen am Rahmen angebrachten Hydraulikzylinder gewährleisten eine hohe Wank Stabilität
· durch das Verdränger Prinzip Öl-Stickstoffblase wird ein hoher Federungskomfort und eine stabile Straßenlage in jeder Fahrsituation erreicht
· großzügig dimensionierter Achsquerschnitt von 150 x 150 mm
· ALB Bremskraftregelung
Liftachse
• Reifenschonung durch Achsheben bei Leerfahrt
• Kraftstoffersparnis
• Regulierung der Stützlast
Nachlauflenkachse
• Sperren bei Rückwärtsfahrt
• engere Kurvenradien möglich
• kein Radieren der Bodenoberfläche

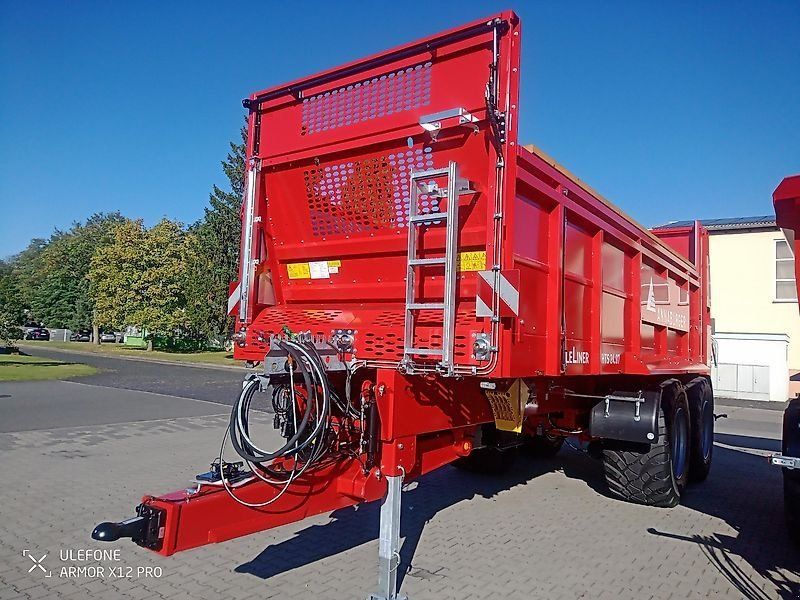

Anhängung - Untenanhängung mit Kugelkopfzugöse 80 mm, hydraulisch gefederte Deichsel, 4 t Stützlast
· nahezu verschleißfreie formschlüssige Verbindung zwischen Traktor und Anhänger
· bester Federungskomfort
· großer Verstellweg von bis zu 450 mm
· frei höhenverstellbar, dadurch problemloses Anpassen der Kupplungshöhen an unterschiedlichste Schlepper
· inklusive Deichselstütze (kein hydraulischer Stützfuß erforderlich)
Bremse - WABCO 2-Leiter Druckluftbremse mit ALB Bremskraftregler
· Bremstrommeln 410 x 180 mm mit 10-Loch Felge für ein enormes Maß an Sicherheit
· asbestfreie Bremsbelege
· Tristop Feststellbremse
Bereifung - Standardbereifung 600/55 R26.5 Alliance 885 Radial, bei Lieferproblemen nach Wahl des Herstellers
Rahmen - vorgefertigte Spezial U-Profile mit hohem Widerstandsmoment
· Stahl nach S700 MC besonders robust und verwindungssteif
· auf Längsträgerprofil aufgesetzte Unterbodenkonstruktion für den Kratzboden mit Bodenrahmenprofil umschlossen
Kasten - geschweißter Stahlblechboden hoch verschleißfest
· 2-geteilter Boden mit 2 Kratzerbändern aus 4 hochvergüteten Kettensträngen in Führungsschienen
· Ketten mit Gesamtbruchlast 105,6 t
· Kratzerleisten aus warmgewalzten U - Profilen in kurzen Abständen zwischen die Kettenstränge geschweißt
· Kratzerbänder aus Rundstahlketten 14 x 50
· 1 zentrales Stirnradgetriebe und 2 Ölmotoren (315 cm³ mit enormer Zugkraft), ohne Steuerung mit Handmengenregelventil
· außenliegende und leicht zugängige Kettenspanneinrichtung an der Front durch Tellerfedern vorgespannt zum Einstellen der Kratzerketten
Seiten- und Stirnwand aus stabilen Blechen
· teleskopierbare Seitenwände aus Aluminium
· die teleskopierbaren Bordwände sind über je 2 leistungsstarke Zylinder stufenlos einstellbar
· Bordwandrahmen aus stabilen geschlossenen Kastenprofilen
· Stirnwand neue Variante
· Stirnwand einsehbar durch feinmaschiges Drahtgeflecht mit Steinfangschutz
· Stirnwand höher dimensioniert als Seitenwände (bei eingefahrenen teleskopierbaren Bordwänden) zum Schutz vor Steinschlägen in die Schlepperkabine
Streuwerk - 2-Tellerstreuwerk STE 12E-2.3C mit 3 Fräswalzen
· DLG geprüftes 2 Tellerstreuwerk mit 3 querliegenden Fräswalzen und je 6 Werfern auf zwei Wurftellern zur optimalen Verteilung des Streugutes
· Reißzinken und Teller Verschleißblech aus Creusabro 8000 Stahl
· getrennte Absicherung der Fräswalzen mit 2.600 Nm und Wurfteller mit 2.900 Nm durch 2 Nockenschaltkupplungen sowie Antriebsstrang 1 3/4 Z6
· Fräswalzenantrieb mit Duplexketten
· separate Freiläufe für Wurfteller und Fräswalzen
· 3 Kettenkupplungen zur Aufnahme von Lastspitzen
· Werfer sind über Scherschrauben und Drehgelenke gegen Überlast und Lösen vom Wurfteller gesichert
· der automatische Kratzbodenstopp der AMS 5 gewährleistet eine optimale Streuwerkabsicherung gegen Fremdkörper und Überlast des Streuwerkes
· hydraulisch öffnende Heckklappe mit verstellbaren Leitblechen zur Optimierung des Aufgabepunktes auf den Wurftellern
· zusätzliche 5 mm starke Innenauskleidung der Heckklappe aus Gewebegummi zum Schutz vor Steinschlägen
· automatischer Klappmechanismus (Zugfeder) an der unteren Heckklappe zum Abwurf von Fremdkörpern
· Unterfahrschutz nach StVZO
AMS 5 - elektro-hydraulische Steuerung
· dient zur Steuerung aller elektrischen und hydraulischen Funktionen / Komponenten des Universalstreuers sowie der Anzeige bestimmter Betriebszustände
· die Bedienbox wird in der Schlepperkabine mitgeführt
· am Schlepper sind nur eine einfach wirkende Steuereinheit und ein druckloser Rücklauf erforderlich
Beispielfunktionen
· Lenkachse sperren / lösen
· Liftachse heben / senken
· hydraulische Deichsel heben / senken
· Kratzboden ein / aus
· Kratzboden vor / zurück
· Kratzbodenautomatik ein / aus
· Einstellung / Regelung der Kratzbodengeschwindigkeit
· hydraulische Rückwand öffnen / schließen
· hydraulische Zwischenwand öffnen / schließen
· Heckklappe öffnen / schließen
· teleskopierbare Bordwände bedienen
Integrierte AutoStop Funktion für noch höhere Sicherheit des Kratzbodens gegen Fremdkörper und Überlastung
Farbgebung - hohe Farbqualität durch vorbehandelte Bleche
· Grundlackierung zum Schutz vor Korrosion
· besonders strapazierfähige Lackierung in Serienfarbe RAL 3000 (rot)
· Radfelgen in Originalfarbe Lieferant
Elektrik - 12 Volt Anlage mit Mehrkammerleuchten
· Kennzeichenbeleuchtung
· seitliche passive Begrenzungsleuchten (Katzenaugen)
· seitliche Begrenzungsleuchten nach StVZO / Länderspezifikation Exportfahrzeuge
Zubehör
· 1 Elektroverbindungskabel
· 2 Vorlegekeile
· Piktogramme und Sicherheitsaufkleber nach DIN/DGUV
· Beschriftungen in Landessprache
· Dokumentation, Bedienungsanleitung, Ersatzteilkatalog Deutsch
Räder Ascenso FTR170 710/50R30,5 ET-50
automatische Schmieranlage
mit Kombischmierung für Kettenantrieb der Fräswalzen (Öl/Fett)
schraubbare Zinken für 3 Walzen
Stirnwand hydraulisch klappbar
Stirnwand neue Variante
Bordwandkantenschutz beidseitig
· eine Hartholzverkleidung auf den Seitenwänden verschraubt schützt die Bordwände beim Beladen
Kratzerleisten für Kalk
· jede 5. Kratzerleiste auf dem Kratzboden ist mit Abstreifern zum Streuen von Kalk ausgerüstet
UniScale Wiegeeinrichtung
Wiegeeinrichtung für Tandem Hydraulikfahrwerk bestehend aus:
·4 Wiegebolzen im Fahrwerk
·1 Stück Scharmüller-Kupplung K80 - 145x145 mit Digi-Star Wiegetechnik, erfordert Deichsel mit senkrechtem Flansch ZUE 33H oder 34H (für 3 bzw. 4 t Stützlast)
