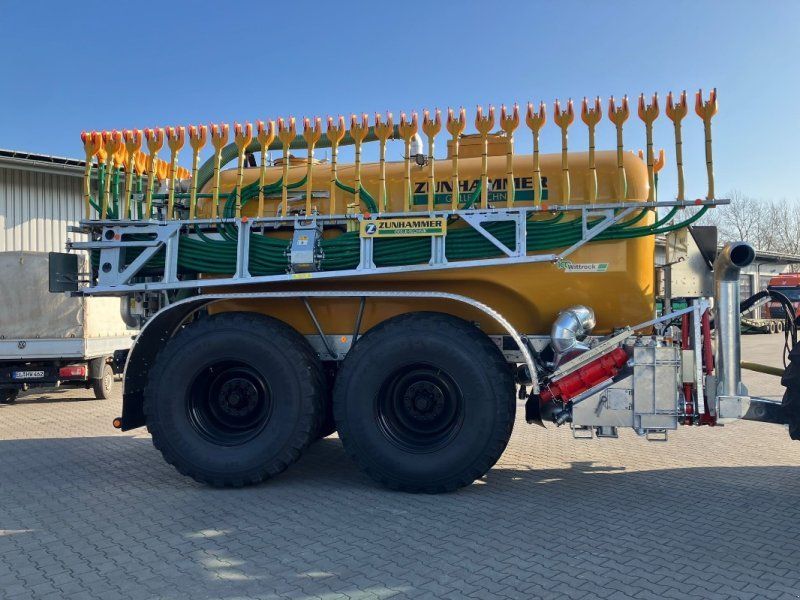

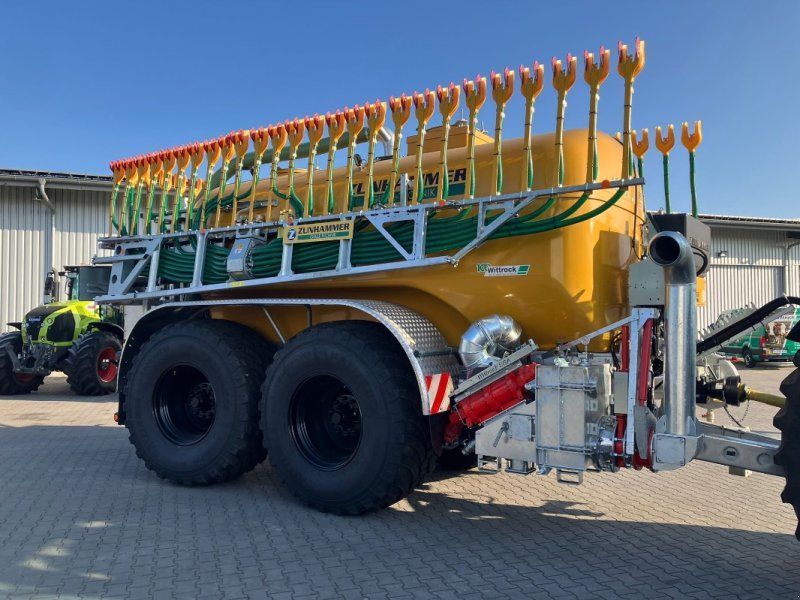

Zunhammer MKE 15,5 PU

Description

MKE15,5PU Pumptankwagen Tandem ECO
mit Schleppschlauch LV 40/9m
TANK:
herzförmiger Polyestertank 15500Ltr. mit Schwallwänden;
Winkelauflage, große Radausbuchtungen,
Klappdeckel mit Scharnier u. Hebelschrauben verschlossen
Schwimmeranzeige vorne Edelstahl mit Fiberstab;
RAHMEN - CHASSIS:
hochwertiger Stahl-Rahmen innen u. aussen feuerverzinkt;
verwindungssteif aus Hohlprofil, Querträger vorn+hinten;
patentierte ECO-Bauweise mit Druckleitung durch den
Chassisträger ( Platz und Gewicht sparend ).
Untenanhängung mit höhenverstellbarer Deichsel;
geschraubte Zugöse für KUGEL-Aufnahme 80mm;
Stützlast 3000 kg,
hydraulischer Stützfuß klappbar, einfachwirkend;
ACHSE:
PETRA-Pendel-Lenkachse, sauber spurtreu und lenkstabil
durch eingebaute Kulissenscheibe - hinten Nachlauf gelenkt.
Achse geschraubt im 10cm-Raster am Rahmen verstellbar;
Spurstange u.Lenkzylinder geschützt hinter Mittelachsrohr,
Achskörper tiefergelegt für tiefen Schwerpunkt;
Bremstrommel 410x180BPW mit S-Nockenbremse zul.bis 50km/h;
alle 4 Achskörper einzeln mit Membran-Bremszylinder;
hydraulische Lenksperre einfachwirkend zum Traktor;
2-Leiter Druckluftbremse WABCO mit ALB-Regler am Schwimmer
RÄDER:
4 Räder 28L26 Alliance Blockprofil, h=159cm, b=71cm; 40km/h
PUMPE:
Drehkolbenpumpe VX184Q Vogelsang mit hiflo-Kolben;
Quick-Service von hinten sofort zugänglich;
Sperrkammer mit druckbeaufschlagter Ölfüllung
Leistung: 4.300 Liter bei 600U/min, Druck bis 8bar zulässig
PUMP-ANLAGE:
Saugseitiger Auslauf-Sumpf im vorderen Drittel unten mit
Wartungsdeckel; Tankleitung NW159 bis Dreiwegehahn;
Dreiwegehahn saugseitig NW159 pneumatisch betätigt;
Endabschaltung autom. oder Schaltung per Knopfdruck;
Linke Seite Saugseitig Schnellkuppler NW159 mit Lufthahn;
Druckseitige Leitung im Chassis integriert größer NW150;
hinten Dreiwegehahn NW150 hydraulisch doppelwirkend für
Funktion: Faßfüllen - Rühren - Verteilen
VERTEILER:
Schleppschlauch LV40/9m mit Hebe-Drop-Stop und gefederten
Schlauchhalter klappbar per Hydraulik-Zylinder;
incl. Verbindungsschlauch NW110 kuppelbar;
für den Verteiler ist ein freier Rücklauf notwendig;
Schleppschlauch-Vorbereitung incl. Rahmenverlängerung sowie
Aufnahmeösen und Achsverstell-Möglichkeit ist integriert.
ELEKTROMAGNETISCHER STEUERBLOCK:
mit Joy-Stick zur Bedienung der Hydraulik-Anlage mit nur
einem Schlepperanschluß ew und Rücklauf;
Am Joy-Stick sind sechs Druckknöpfe für die Funktionen:
Gestänge klappen aus-ein
Schieber hinten auf-zu
Hebedrop-Stop geht mit Schieber
Ölmotor läuft mit diesem Anschluß mit.
Für die Lenkachse wird ein seperates Steuergerät benötigt.
ZUBEHÖR:
hydraulischer Stützfuß ew klappbar an Deichsel; 2 große
Unterlegkeile, Aufstiegleiter verzinkt;
3-Kammer-Beleuchtungsanlage mit Spritzschutz-Hauben;
1 Saugschlauch-Halterung unter dem Tank;
ZULASSUNG:
serienmäßig incl. TÜV-Abnahme 25km/h (Betriebserlaubnis)
Brief 40km/h nur mit Kotflügel u.Unterfahrschutz möglich.
ID-Nr.: A.1.2.119 in der Positivliste
Investitionsprogramm Landwirtschaft in Deutschland

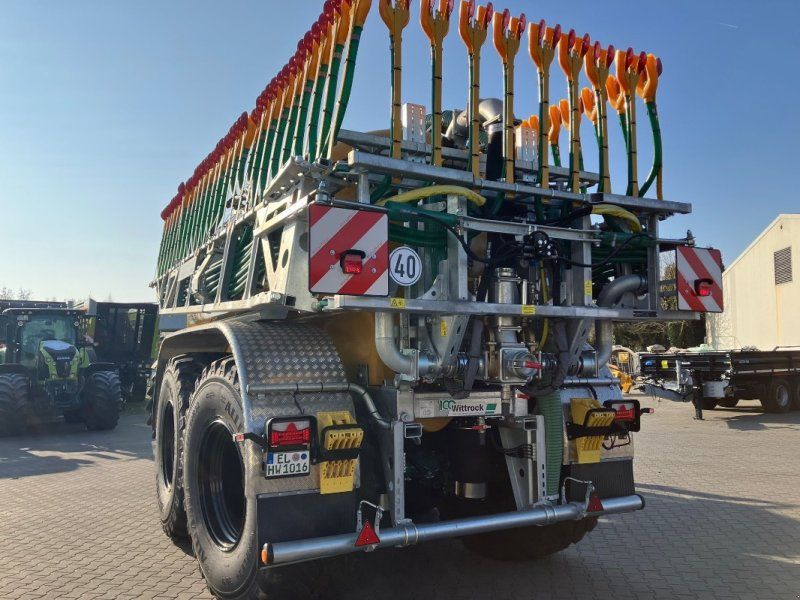

Glide-Fix -Aufpreis Ex30+30 / 15m
statt LV40/9m inkl. Montage und Anbau
- mit 2 Exacut Schneidköpfen mit insgesamt 60 Abgänge
- Schläuche NW40mm, Abstand 25cm
- auf Gleitfüssen auf dem Boden laufend
- Auslaufschläuche nicht knickend
- hydr. kippbarer Dropstop - nach hinten kein Überstand
- Klappen-Funktion ein - aus (rot)
- Schieber auf + kippen (grün)
- Schieber zu + kippen (grün)
- kurzes aufkippen (blau)
- Auslaufschläuche stehen beim Transport nach oben
- Warntafeln mit LED-Beleuchtung
- Verbindungsschlauch mit 2x Drehgelenken
und 2x Messingkeilschieber per Hand
- Universalkupplung hinten als Bauer Becher NW108
- Gestänge hydraulisch klappbar
- Breiten: 7,50m links, 7,50m rechts
Exacut-ECQ- EX30 DN40
pro Verteilerkopf
- Hangausgleich Glidefix pendelnd
mittig aufgehängt
- Arbeitsstellung automatisch schwimmend;
- Duplo-Düse \"A\" Aufpreis auf FF oder GF
- Breitenabschaltung hydr. Kippverteiler - halbe Breite wahlweise li/re
- Zusatzventil elektromagnetisch gesteuert
- ZIPO ISOBUS - Diagnose Software
- ISOBUS Steuerung f. direkte Ansteuerung vom Schlepper
- ersetzt Joystick mit Gülle2000
Anzeige von aktuellen cbm/ha während der Ausbringung;
Summierung von ha, cbm, und Stunden;
Anzeige von Füllstand;
Geschwindigkeit u. Zapfwellen-Drehzahl kommt vom Traktor;
Terminal auf dem Traktor ist notwendig.
- Zusatzventil elektromagnetisch gesteuert
Ansteuerung Vogelsang GL-Pumpe VX184/VX260 oder RP420
Maximale Ölmenge 80 l/min
- ISOBUS Erweiterung für Funktionen:
Antrieb Wittrock Drehkolbenpumpe
- Saugen Start, Saugen Stop, sowie Endabschaltung
- bei Fass voll, langsamer Pumpenstop
- ISOBUS Erweiterung für Frunktionen : Integration Durchflussmengenmessgerät
- Computerregelung an Pumptankwagen
Messung der Ausbringmenge mit
magnetisch induktivem Durchflußmesser.
Vollautomatische Regelung der Ausbringmenge über
elektrischen Stoffschieber (Stauschieber)
mit folgenden Anzeige-Funktionen:
-Geschwindigkeit und momentane Ausbringmenge in cbm/ha
-Reichweitenabschätzung in m
-Bearbeitete Fläche und Gesamtfläche z. B. Saison
-Flächenleistung
-Ausgebrachte Menge und Gesamt-Menge z. B. Saison
-Betriebsstunden für Maschine
-Teilbreitenanzeige
-vollautomatische Regelung
-Anpassung der Ausbringmenge über +/- Tasten
bestehend aus:
-Grundausrüstung UNI-Control an
Schlepper (Rad/Kardanwelle)
-Schaltkasten für Güllewagen an UC mit Signalvert. u.16pol.
Kupplung

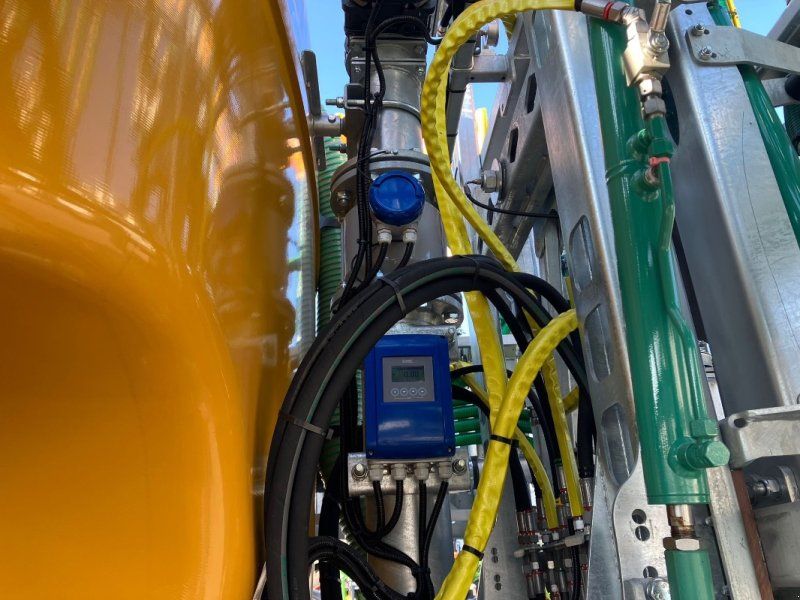

-Durchflußmesser magnetisch/induktiv NW150,
10Imp/l, Messber. 0-6cbm/min Sandwichbauweise
-Actuator (Spindelmotor) Linak LA.3-200-12VDC/TD
-Sensor X-Anhängespr. 6m o.Stecker für Armaturvert. mit 12
Magneten kpl. einschließlich Montage und Montagematerial
ohne UNI-Control-Rechner
-Nur bei Selbstfahrer:
Sensor Drehzahl für Erfassung der Pumpendrehzahl
- ISOBUS terminal CCI-50 inkl. Anschlusskabel InCab Typ A
- ISOBUS Multifunktionsgriff CCI A3 Revolutionär einfache Bedienung
- Arbeitsscheinwerfer LED 3100 Lumen 12V
angebracht:
- Mitte rechts - Mitte links
Besonders starke Leuchtkraft!
- Kreiselpumpe Tornado statt VX184 mit Winkelgetriebe
10000 l / min, bei 1000U/min
- Revisionsöffnung für Tornado Kreiselpumpe
- Zusatzventil elektromagnetisch
- Untenanhängung 4to
- Lustfederung Tandem statt Pendelachse
- Luftablassschalter mit Ventil für vordere Achse
- Bereifung: 800/60 R32 Alliance CF389 Agriflex
- Kotflügel Tandem Alu
- Schmutzfänger Hinterradkotflügel mit Montage
- Unterfahrschutz hinten
- Felgen und Radnaben schwarz
- Schmierleiste für Tandem-Achsaggregat mit Bremswellen
- Zwangslenkung elektrisch bei Tandem
- Abschleppöse geschraubt inkl. Montage
- Saugschlauch Transporthalterung
- U-Profil am Rahmen \"Wittrock\"
- Gelenkwelle WW mit SB-Kupplung
- TÜV Gutachten 40 km/h
