Description

1 Set

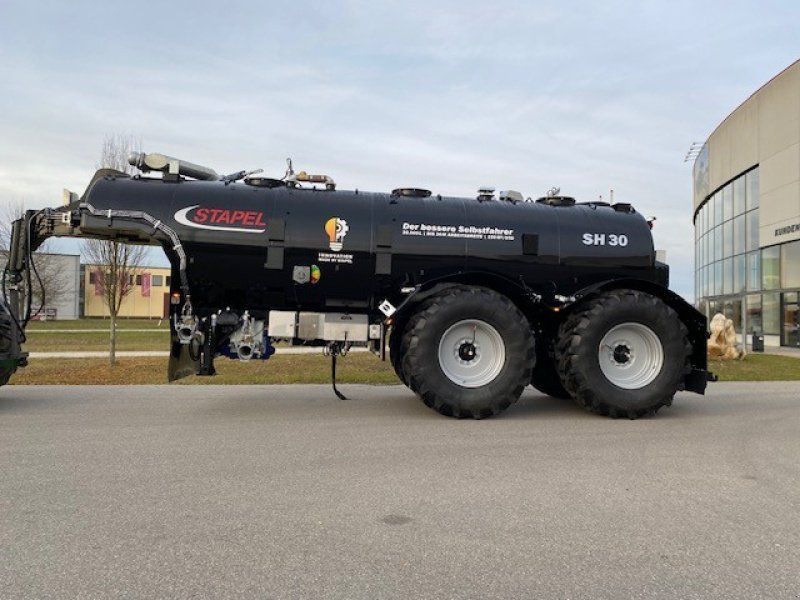

Pumptankausbringer
11 Behälter
021 1 Stk Behälter und Rahmen
Durchmesser: 2,20 m
Länge: 8,75 m von Naht zu Naht, gemessen
über Ausschnitt bis Vorderer Deckel
mit Radkästen für tieferen Schwerpunkt;
Netto-Inhalt ca. 29.550 ltr
Schwallwände; Zweiachs
Halter Schleppschläuche,
Auslauf vorne am tiefsten Punkt
031 1 Stk Ausführung als Zweikammerwagen,
Entleerung zuerst hintere Kammer, dadurch
Erhalt der Stützlast beim Entleervorgang,
Rückschlagventil 3 Zoll zwischen erster und
zweiter Kammer,
Schwallwandausführung
041 1 Stk. Behälter Beschichtung
für Behälter 30.000L bis 32.000L
Datum:29.10.2024 Seite 2 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
Außen Lackiert innen 2K EP-Beschichtung
42 Saugarm Front
42.010 1 Saugarm Einheit für Xerion 10"
bestehend aus:
- 1x Drehgelenk 180° links/rechts
schwenken
- 1x Drehgelenk heben/senken (4,5m)
- 10" Turbobefüller inkl. ProKit
Zwischenlagerung
- 10" Androcktülle + 10" Gusseiserner
Plattenschieber
- 10" Andocktrichter + 6" Handschieber für
Entleerung in Parkposition
- 8" ProCut Schneideinrichtung
- 2x Warntafeln links/rechts außen inkl.
Scheinwerfer und Blinker
- 2x zusätzliche Arbeitsscheinwerfer
links/rechts neben Schweinwerfer
- 1x Arbeitscheinwerfer am Saugarm damit
Ansaugbereich ausgeleuchtet wird
- 10" Saugleitung rechts am Xerion
- 4x Abstellstützen zum Abkuppeln der
gesamten Einheit
- Alle Funktionen werden über einen
Joystick in der Kabine bedient
053 1 Stk. Scharmüller
K110 Kupplungs-Set Claas Xerion
063 1 Set Überlaufrohr zur Be- und Entlüftung des
Tankes
über Rohrleitung mit Gummilippe ohne
Schieber im Tank vor das Achsaggregat
073 1 Set Sicherheitsventil Über-/Unterdruck
oben auf dem Fahrezug
083 1 Set Füllstandsanzeige mit Füllstandssensor
als Schwimmerball
vorne am Fahrzeug
093 2 Stk Hydraulischer Stützfuß 3,8 t
- Doppelwirkend
Datum:29.10.2024 Seite 3 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
- mit Sperrventil
- mit schweren Fuß
103 1 Set Kotflügel Tandem
als Kunststoff Kotflügel mit Warnmarkierung
inkl. Schmutzfänger mit Logo Stapel
113 2 Set Unterlegkeile
nach StvZo.
inkl. Halter
123 1 Set Wassertank 30 Liter
mit Seifenspender
vorne links am Fahrzeug
133 1 Stk. Schweißbaugruppe am Fahrzeug
Halter für Wassertank & Seifenspender
143 4 Stk Arbeitsscheinwerfer LED
Arbeitsbereich nach Angabe
Hier
zweimal auf das Schleppschlauchgestänge
scheinend von Mitte Fass aus
zweimal hinten am Behälter nach
links/rechts scheinend
153 1 Stk. Schweißbaugruppe am Fahrzeug
Aufnahme für Hubwerk 4 Punkt 5,5t
163 1 Set Hubwerk 4 Punkt 5,5t
inkl. Oberlenker & Winkelsensor für Höhen
angabe
hinten am Fahrzeug
173 1 Stk Mehrpreis Schwenkhydraulik
- hydraulisch doppelwirkend 17,5 Grad
links/rechts
- Winkelgebersensor zur Erfassung der IstStellung,
- gebüchste Bolzenaufnahmen,
Proportionalansteuerung der Hydraulik
mit:
Gleichlauf mit letzter Achse bei Arbeitsgerät
Bodenbearbeitung.
Datum:29.10.2024 Seite 4 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
Ohne Funktion bei Arbeitsgerät
Schleppschlauchgestänge
Hinweis:
Volle Zugleistung an der Schwenkhydraulik
nur bei abgesenkten Arbeitsgerät und in
Schwimmstellung zulässig.
183 2 Stk Winkelsensor
hinten am Hubgestänge zur Erkennung der
Höhenlage Hubgerüst,
hinten an Schwenkhydraulik zur Erkennung
Schwenkwinkel
193 1 Set Steckerkonsole mit Schottverschraubung
inkl. 16p. Steckdose für die
Stromversorgung am Anbaugerät
hinten am Fahrzeug
203 1 Stk. ProAir EVO6 Kompressor
bis 6000 l/min bei 5 Bar Gegendruck
hydraulisch angetrieben; optimale/maximale
Hydraulikölanforderungen: 150 l/min bei 200
Bar Öldruck
Sicherheitsüberdruckventil 14,5 Bar;
inkl. Ölkühler
inkl.
Temperaturschalter/Temperaturmessuhr mit
Funktion als Notaus
Kühlpaket bestehend aus Ölkühler + Lüfter
verzinktes Stahlgehäuse
Spannungsversorgung: 12 Volt (wenn nicht
anders angegeben)
Hinweis: Druckluftschläuche werden
individuell benötigt; Ölfüllung nicht im
Lieferumfang inbegriffen
Datum:29.10.2024 Seite 5 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
213 1 Set Endmontage ProAir EVO 6
vorne links am Fahrzeug
224 1 Stk Vogelsang Drehkolbenpumpe VX186-
520QDHY
trockenlaufunempfindlich
selbstansaugend
drehrichtungsunabhängig
Ausführung mit 3-fach gelagerten Wellen
HiFlo-Kolben in pulsationsfreier Geometrie
nachstellbare Gehäusehalbschalen
Dichtung als Cartridge-Einheit
Druckbeaufschlagter Sperrkammerbehälter
Abschlussdeckel mit Doppelscharnieren
ausgestattet
Injection System (Typ Injection S -
modular)
inkl. radialer Schutzplatte
Schutzplatte
vorbereitet
Antrieb mittels Ölmotor
Typ: SAI TF 1.5 341

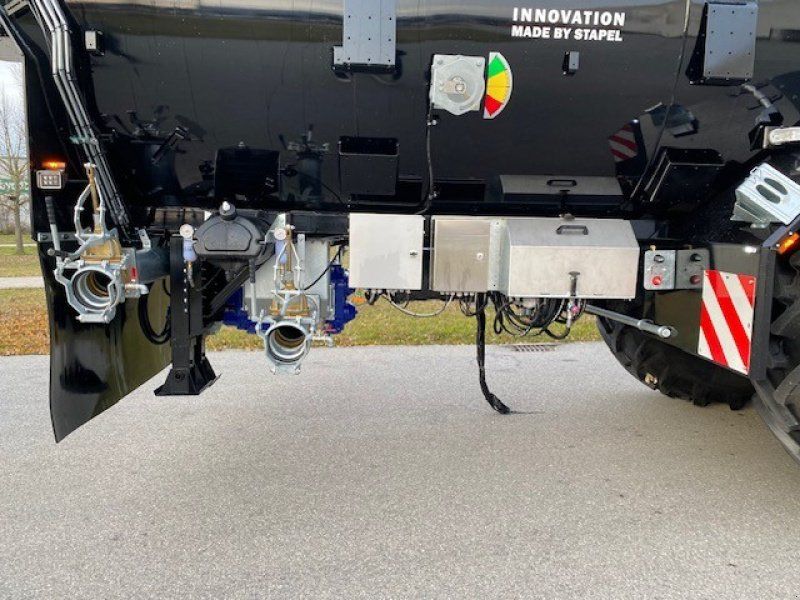

234 1 Set Pumpenkasten für Vogelsang VX186-
520Q
inkl. Blinddeckel zur
Fremdkörperentleerung,
2x Kugelhähne 2" zur Restentlerrung,
Kugelhahn 1" als Einfüllstützen,
Wechselschieber zum Ansaugen und
Ausbringen
vorne links und rechts, an der
Drehkolbenpumpe
244 1 Stk Pumpenansaugung
in 8" oder aus dem Faß 8"
Umstellung über Flanschschieber
Druckleitung in 8" über das Fass nach hinten
auf
Dreiwegehahn 8 Zoll hydraulisch
zum befüllen/spülen/umpumpen
/ausbringen
Pumpenansaugung
bis Schwanenhals 10 Zoll,
dann Drehgelenk 2x 8 Zoll zum Xerion, an
dem
Xerion i.F. rechts 10 Zoll vorbei,
oder aus dem Fass 10"
+++
Saugseitig 10 Zoll
Datum:29.10.2024 Seite 6 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
Druckseitig 8 Zoll
+++
Druckleitung in 8" nach hinten
über dem Behälter auf
1 Dreiwegehahn 8 Zoll hydraulisch
****
Dreiwegehahn mit motorischen Antrieb
****
zum befüllen/spühlen/umpumpen/ausbringen
*****
Kugelabsperrhähne 2 Zoll an den tiefsten Punkten,
damit die Stutzen frostfrei laufen können.
*****
254 1 Stk Ansaugstutzen vorne links
mit Flanschschieber MZ075 200mm manuell
und Schnellkuppler 200 mm
durch Steinfangkasten;
Hebel über Totpunkt bedingt Mehrpreis.
264 1 Set Ansaugung 8“ 1x Links + 1x Rechts
als 8" Rohrleitung von der rechten zur linken
Fahrzeugseite bis zur Fahrzeugfront
mit einem Flansch vor dem ProCut links &
rechts am Fahrzeug
275 1 Stk Bedienmodul an der Heckkyraulik:
4-Punkt hoch/runter
1. DW- Arbeitsgerät 1. Funktion
2. DW- Funktion z.B Hydraulischen
Oberlenker
3. DW- Funktion z.B 2.Funktion
285 1 Stk. ProCan Display
Opus A6 7,0" Lanscape
inkl. Standard-Software
295 1 Stk Softwareeinheit ProCan Einheit
Softwareanpassung
305 1 Stk ProCount Displayanzeige
Opus zur Anzeige der
Durchflussmenge/Ausbringleistung
Tagesleistung/Ausbringmenge
Fasszähler; Flächenleistung
315 1 Satz ProCount Sensoreneinheit
1x Geschwindigkeitssensor
Datum:29.10.2024 Seite 7 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
1x Pumpendrehzahl
325 1 Stk. ProCount Durchflussmengenmesser
8 Zoll
8 Zoll inkl. Messumformer
Ermöglicht die Erfassung der
Durchflussmenge
335 1 Stk ProCan Mastereinheit
im Gehäuse IP65
345 1 Set ProCan Hydraulikinsel
355 1 Stk. ProDataConvert Slurry
Data Converter Isobus-CanBus
Geschwindigkeit, Sollwertvorgabe/Istwert,
SectionControl, etc
Eine teilflächenspezifische Ausbringung wird
in Kombination mit einem Isobus Jobrechner
ermöglicht
Funktion der Notevakuierung , FremdLeersaugen
366 1 Set BPW Achse Achspaar für hydraulische
Federung
Vierkant 150x20 mm mit Bremse 410 x 180
erste Achse Einzylinderlenkachse SG
zweite Achse Einzylinderlenkachse SG
max 60 Km/h;
Allradlenkung FM700
376 1 Set Fahrwerk
für Tandem Fahrzeuger hydraulischgefedert
386 2 Set Montage Achse
Pro Achse
396 1 Stk. ProSteer elektrohydraulische Lenkung
für ein Tandemfahrzeug; zwei lenkbare
Achsen
elektronische Zwangslenkung
(Allradlenkung) von zwei Lenkachsen
verbaut am Tandem-Fahrzeug
Im Lieferumfang enthalten:
1x Bedienterminal mit Display inkl. optischer
Anzeige über Status LED (Betriebszustand
und Notaus)
Länge der Kabel vom Bedienterminal
(Schlepper) zum Schaltschrank
(Tankwagen): _____m
1x Sicherheitsrechner mit Rückfallebene bei
Datum:29.10.2024 Seite 8 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
Störfall auf Starrachse
1x Vorrangsteuergerät bis 150l/min zur
Weiterleitung Restölmenge an weitere
nachrangige Verbraucher
1x Winkelgebersensoren vorne an der
Zugdeichsel für K50 Normzwangslenkung
und hinten an der jeweiligen Lenkachse an
der Spurstange.
Anforderungen:
permanente LS-geregelte Hydraulikleistung
minimal 16l/min pro Achse muss vorhanden
sein. Voraussetzungen je lenkbarer Achse:
2x Drehzahlsensoren, 1x Achswinkelsensor
Hinweis:
Achse mit Drehzahlsensoren sind nicht im
Lieferumfang enthalten
406 2 Set Zentralschmierung für BPW Lenkachse
pro Achse
Versorgte Schmierpunkte über
Progressivverteiler:
Versorgrung über zentralen Schmierpunkt
am Rahmen
mittig am Fahrzeug
416 1 Set ALB-Bremsanlage für
Zentralachsanhänger
mit zwei Achsen
426 1 Set ALB-Bremskraftregler für
Zentralachsanhänger
hydraulisch gefedert
436 1 Set Bremszylinder für zwei Achsen
mit zwei Achsen Tristop gebremst

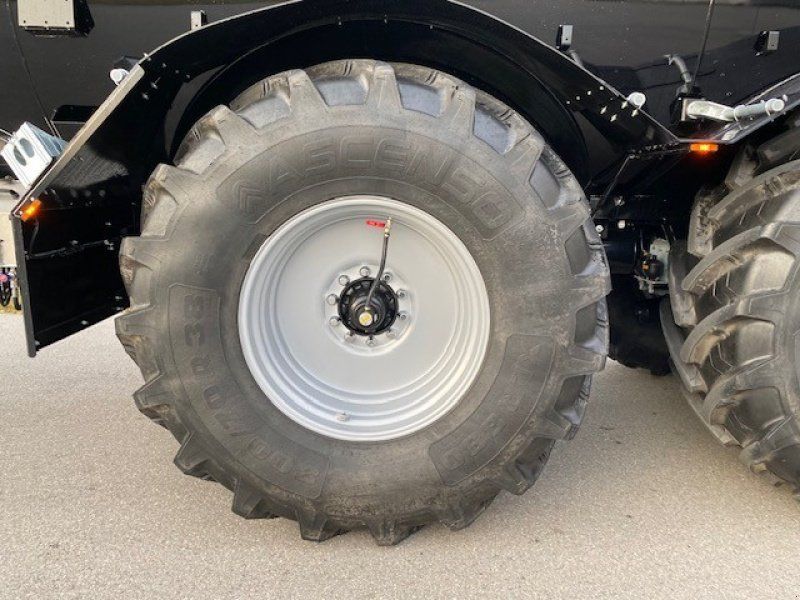

446 4 Stk BKT 800 / 70 R 38 VF 187 D Profil Agrimax
V-Flecto
Felge 27 x 38 ET 0 10 Loch silber RAL 9006
457 1 Set 5-Kammer Rückleuchten LED (Typ TM12)
mit Beleuchtungsträger
inkl. Kennzeichenhalter und
Kennzeichenbeleuchtung
und Unterfahrschutz
hinten am Fahrzeug
467 1 Set Positionsleuchten LED
Datum:29.10.2024 Seite 9 von 9 Dokument-Nr: 220379
Pos. Menge Ein. Text Betrag Gesamt
hinten links & rechts am Fahrzug
Hinweis: Montage / Leitungsverlage am
Xerion und Inbetriebnahme Einweisung im
Werk Albersloh
Xerion wird angeliefert.
477 1 Stk Vorbereiter für Anbau Schleppschlauch
Schleppschuhverteiler bis 36 m
und Scheibenegge
488 1 Stk Betriebsunterlagen inkl.
TüV-Vorstellung u. Abnahmegebühren
40 km/h und 24 to zulässig bei Straßenfahrt
technische Auslegung:
15 to Traglast je Achse zzgl. 15 to
Stützlast.
Abnahme als angehangende
Arbeitsmaschine
Zwischenverkauf vorbehalten! Angaben ohne Gewähr!
