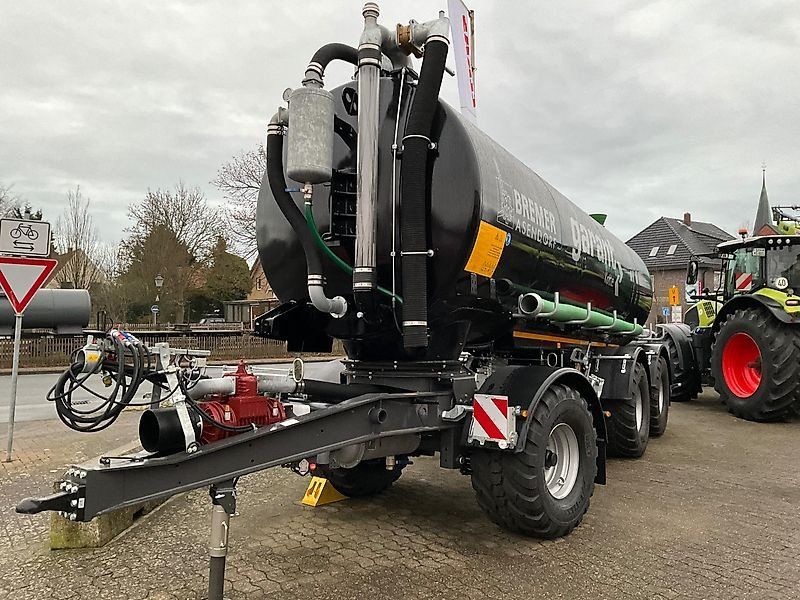

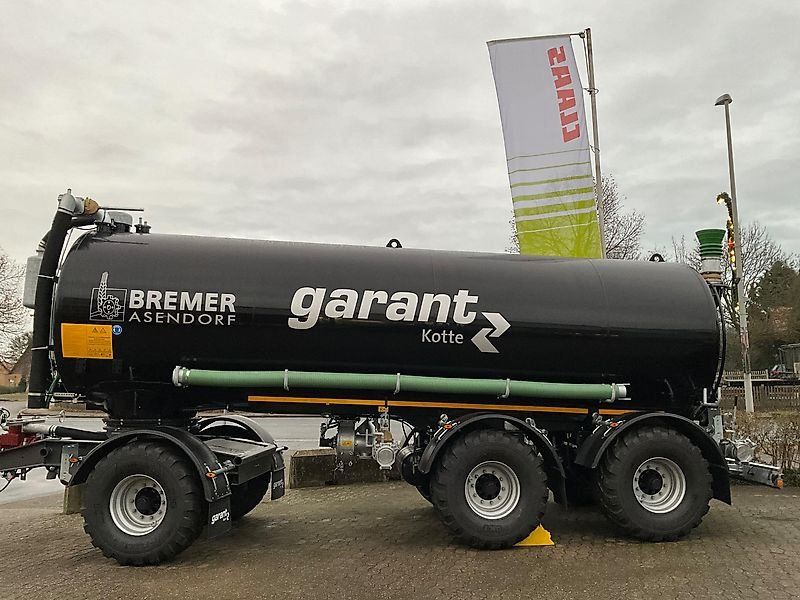

Kotte GARANT TAV 26

Description

Behälter: Behältergröße: 26.100 l, Behältermaße: Ø
2.100mm, zylindrische Länge 7.250mm, Wandstärke
5mm, Tankanhänger mit Behälter aus Stahl, 4
verschraubte Schwallwände laut DIN EN 707, Plexiglasschaurohr DN 150 mit Reinigungsmuffe oben imkl. Entlüftungsleitung DN 150 mit Glockenschieber DN 150 1 ew,
Vorbereitung für Mannloch DN 600 hinten, Rundflansch für Andockvorrichtung DN 250 hinten oben in der Rückwand des Behälters inkl. Sumpf zur vollständigen Entleerung, mit Vorbereitung für Arbeitsscheinwerfer einschließlich Kabelführung, inklusive starrem Unterfahrschutz, inkl. LED-Dreikammerbeleuchtung im UFS mit Kennzeichenbeleuchtung,
inkl. Seitenmarkierungsleichten sowie Warntafeln, seitliche Begrenzungsleuchten links und rechts am UFS, inkl. seitlichter und hinterer Konturmarkierung am Behälter
2K-Epoxidharz Innenbeschichtung, Außenlackierung im
RAL-9005 (tiefschwarz)
Fahrwerk: Zentralachs-Vorderwagen (Einachser),
BPW Achse von 10.000 kg (40 km/h), Spur
2.050mm, Luftfederung, starre Zugeinrichtung mit
angeschraubtem Zugkopf Scharmüller K80, Oberkante
Kugel 650mm, hydraulischer Stützfuß, Unterkonstruktion
mit Kugellenkkranz vorne unter dem Behälter, starrer
Unterfahrschutz am Fahrzeugheck, 2 Bremsachsen
BPW von 10.000 kg, Achsvierkant 150x150,
Trommelbremsen FL4118 mit automatischen Gestängegestellern (AGS, , Bremstrommel 410x180, 10-Loch, Spur 2.050mm, Achsabstand 1.810mm, mit
Nachlauflenkachse, 1 ew, Tandem-Luftfederaggregat, 2-Leiter Druckluftbremsanlage mit automatischer lastabhängiger Bremse (ALB) und Kennfixkuppler 1xgelb 1xrot, Feststellbremse über Federspeicherzylinder, technisch mögliche Höchstgeschwindigkeit der Achse bis 60 km/h, 2 Unterlegkeile mit Halterung
Beleuchtung: LED Dreikammerbeleuchtung im
Unterfahrschutz, seitliche Begrenzungsleuchten links
und rechts TÜV: TÜV-Abnahme 40 km/h mit Gutachten,
zulässiges Gesamtgewicht 33 t
Bereifung: BKT V-FLRXA 560/60R22.5 166D TL
10-Loch Felge ET0, Felgenfarbe RAL 9006 Weißalumonium
Kotflügel: Kunstoff-Kotflügel für 560er Bereifung
Arbeitsbeleuchtung: 2 LED Arbeitsscheinwerfer am Andocktrichter oben
Pumpe: Jurop Vakuumkompressor PN 155R (15.200 lLuftleistung, 1.000 U/min)
mit automatischer Schmierung, mit zusätzlicher Injektorkühlung , Siphonabscheider und oberer Abscheider verzinkt, Spezial-Vakuum-Luftfilter mit schalldämpfender Wirkung und Öl-Abscheider (verzinkt), mit Ablasshahn, geprüftes Sicherheitsventil,
Original Walterscheid WW-Gelenkwelle PWE 480, Wartungsintervall 60 h,
mit Buchsbodenschmierung und Scherbolzensicherung 10mm
KU mechanisch:
mechanische Kompressorumschaltung nach DIN EN 707
Befüllung: Profi-Befuellhilfe NW 200 vorne unter dem Behälter
montiert für TAV, einschl. Rundflansch NW 200 unter
dem Behälter, mit Ansaugmöglichkeit links und rechts
über T-Stück NW 200 (verzinkt), mit Reinigungsöffnung
unter dem T-Stück, Antrieb über Danfoss-Motor OMS
100, Antriebsleistung min. 80l bis max. 100l
Anschlüsse: Schwenkelement hinten unter dem Behälter
NW 150, zum Ansaugen und Entleeren hinten rechts und links,
mit Keilflanschschieber 6' und Schnellkuppler 6' mit
Handhebel.
Keilflanschschieber 6 Zoll mit Handhebel und
Schnellkuppler NW 150 mit Schauglas und
Belüftungshahn vorne links, mit Reduzierstück NW 200
auf NW 150
Keilflanschschieber 6 Zoll mit Handhebel und
Schnellkuppler NW 150 mit Schauglas und
Belüftungshahn vorne rechts, mit Reduzierstück NW
200 auf NW 150
Blinddeckel verzinkt
Saugrüssel: Halterung für Nachrüstung Saugrüssel
mit 1 Drehgelenk vorne rechts mit Ansaugmöglichkeit
über Befüllhilfe unter dem Behälter einschließlich Halterung
für Hydraulikzylinder, einschließlich Blindstutzen am
T-Stück, bei TAV-Vakuumtankwagen

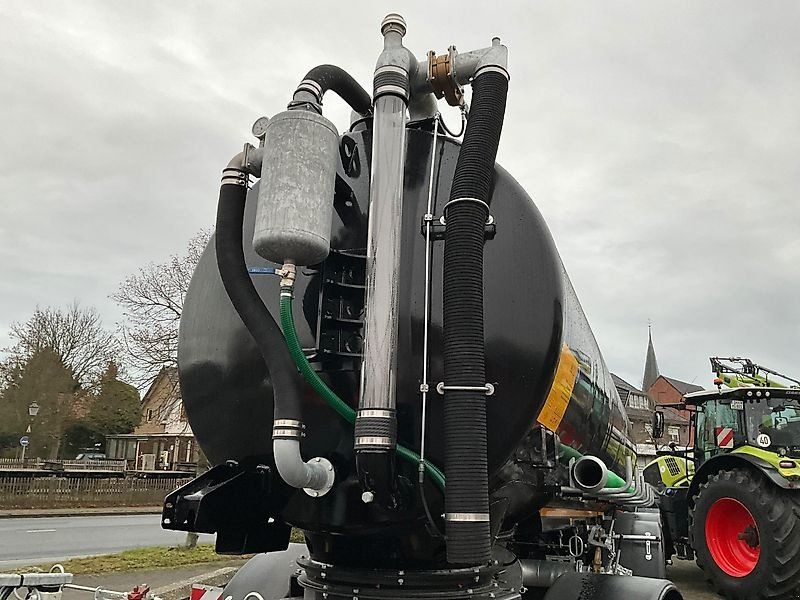

Andockvorrichtung: Andockvorrichtung hinten oben
am Behälter für TAV bestehend aus: Vollgummitrichter
NW 200 mit hydraulischem Keilflanschschieber 8", Adapter
von 10" auf 8", Entlüftungsleitung DN 100, mit hydraulischem
Glockenschieber NW 150 am Plexiglasschaurohr, incl.
Hydraulikleitungen
Schläuche: Saugschlauch System Perrot, Ø150 mm, 5m,
mit V-Teil und Fußstück
Sonstiges: VibroCounter Betriebsstundenzähler

Pumpe Vakuum-Kompressor,
Erstzulassung / Inbetriebnahme 2025-12-01
